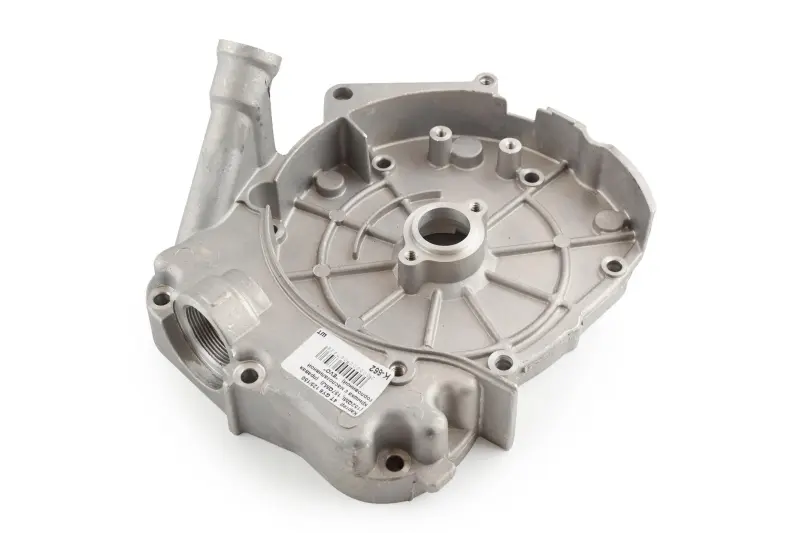

Правая крышка картера GY6 125/150 4T (152QMI, 157QMJ) с маслозаливной горловиной

Правая крышка картера GY6 125/150 4T с маслозаливной горловиной

Корпусная деталь предназначена для четырехтактных двигателей семейства GY6 объемом 125 и 150 см³ с обозначениями 152QMI и 157QMJ. Крышка устанавливается с правой стороны двигателя, закрывает соответствующую часть картера и участвует в формировании защищенного пространства для внутренних механизмов. Такое исполнение востребовано при восстановлении двигателя после трещины, деформации, повреждения резьбы, посадочных отверстий или привалочной плоскости старой детали.

Назначение и конструкция

Крышка выполнена как единая корпусная деталь с маслозаливной горловиной. Через горловину обеспечивается доступ для заливки моторного масла и проверки его уровня штатным щупом. Конструкция также предусматривает резьбовое отверстие узла сетчатого масляного фильтра, центральное посадочное отверстие, точки крепления и внутренние ребра. Ребристая форма усиливает корпус без чрезмерного увеличения его габаритов, а расположенные по периметру отверстия позволяют соединить крышку с ответной частью двигателя.

Правильное состояние этой детали особенно важно для герметичности стыка. Трещины корпуса, сорванная резьба, сколы возле крепежных отверстий или искривленная плоскость прилегания могут стать причиной подтекания масла и затруднить надежную сборку двигателя. Замена крышки позволяет восстановить штатную геометрию соединения при условии исправности ответных поверхностей, крепежа, уплотнений и сопряженных деталей.

Как проверить совместимость

Основные ориентиры при подборе — четырехтактная конструкция GY6, рабочий объем 125–150 см³ и код двигателя 152QMI либо 157QMJ. Название модели скутера не следует использовать как единственный критерий: одинаковые внешне транспортные средства могут комплектоваться разными версиями мотора. Перед заказом сопоставьте старую крышку и двигатель по следующим признакам:

• расположение детали с правой стороны картера;
• наличие и направление маслозаливной горловины;
• число, форма и расположение крепежных отверстий по периметру;
• конфигурация центрального отверстия и остальных посадочных мест;
• положение резьбового отверстия для крышки сетчатого масляного фильтра;
• геометрия привалочной поверхности и внешних приливов корпуса.

Обозначения 152QMI и 157QMJ относятся к совместимым для этой позиции двигателям GY6, однако близкие по виду модификации других серий могут отличаться точками крепления и посадками. Если код мотора читается не полностью или двигатель ранее переделывался, крышку необходимо дополнительно сопоставить со снятой деталью по всей геометрии, а не только по объему цилиндра.

Рекомендации по установке

Монтаж выполняют при разобранной соответствующей части двигателя. До сборки очищают привалочные поверхности от следов старого уплотнения и загрязнений, проверяют их на сколы и деформацию, осматривают резьбы и посадочные места. Состояние прокладки, уплотнительных колец, сальника, масляного щупа, сетки фильтра, пружины и резьбовой пробки проверяют отдельно: наличие этих деталей в комплекте данной позиции не подтверждено.

Крышка должна совмещаться с направляющими и крепежными отверстиями свободно, без ударной посадки и принудительного перекоса. Болты затягивают равномерно в последовательности и с моментом, предусмотренными ремонтной документацией конкретного двигателя. После сборки и заправки масла контролируют стык, горловину, резьбовую пробку и зоны уплотнений на отсутствие подтеканий. Такой порядок помогает избежать повторной разборки и сохранить правильную посадку новой корпусной детали.
