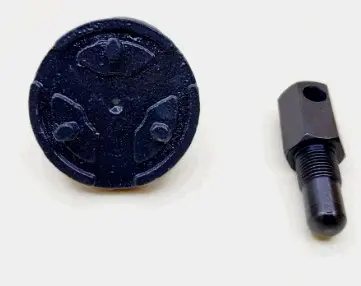

Набор для снятия сцепления бензопилы с фиксатором поршня M14 BEST, 2 предмета

Набор BEST для снятия сцепления бензопилы с фиксатором поршня M14

Комплект предназначен для обслуживания бензопил, у которых муфту сцепления демонтируют после блокировки движения поршня. В набор входят два согласованных по назначению инструмента: ключ для зацепления со сцеплением и резьбовой фиксатор поршня M14. Первый передает усилие на муфту, а второй удерживает коленчатый вал от проворачивания через свечное отверстие. Такая схема применяется при разборке привода, замене сцепления и выполнении связанных сервисных операций, когда без фиксации двигателя муфта вращается вместе с коленчатым валом.

Назначение и устройство комплекта

Ключ имеет круглую рабочую часть с несколькими зонами зацепления. Его профиль должен совпасть с ответными участками конкретной муфты сцепления. Отдельный ограничитель оснащен наружной резьбой M14 и устанавливается вместо свечи зажигания. После аккуратного вворачивания фиксатора коленчатый вал медленно поворачивают вручную до контакта поршня с упором. Затем ключ устанавливают на сцепление и прикладывают усилие в предусмотренном направлении. Два инструмента выполняют разные задачи одновременно: фиксатор создает неподвижную опору, а ключ позволяет контролируемо отвернуть муфту.

Что проверить при выборе

• Резьбу свечного отверстия. Для применения этого фиксатора двигатель должен иметь подходящую посадку M14. Обозначение относится именно к размеру резьбового соединения; один лишь тип бензопилы не подтверждает совместимость.
• Форму сцепления. Расположение и конфигурация точек зацепления должны соответствовать рабочей части ключа. Перед заказом сравните геометрию установленной муфты с инструментом и сведениями из сервисной документации пилы.
• Направление резьбы муфты. В разных конструкциях применяется левая или правая резьба. Направление отворачивания следует определить по руководству конкретной модели до приложения усилия.
• Размер свечной посадки. Фиксатор M14 не предназначен для двигателя с резьбой свечи другого диаметра. Если используется посадка M10 или иной формат, нужен соответствующий ограничитель.

Порядок применения

Работы выполняют на выключенной бензопиле с остановленным и остывшим двигателем. Свечу зажигания снимают, после чего фиксатор M14 вворачивают в ее отверстие вручную, без перекоса и принудительного затягивания. Коленчатый вал также проворачивают только рукой, плавно подводя поршень к ограничителю. Когда вал зафиксирован, рабочую часть ключа полностью совмещают с ответными участками сцепления. Усилие прикладывают равномерно, заранее проверив требуемое направление вращения. Ударный инструмент для такой операции не используют: резкое воздействие на поршень и резьбовые соединения может повредить детали двигателя. После снятия муфты фиксатор выворачивают, а дальнейшую сборку и затяжку выполняют по требованиям производителя бензопилы.

Практические преимущества

• Комплект из ключа и фиксатора одновременно решает задачи удержания коленчатого вала и поворота сцепления, поэтому для штатной операции не приходится подбирать случайные приспособления.
• Стальная конструкция рассчитана на ручное усилие, возникающее при демонтаже муфты, и подходит для периодического применения в домашней мастерской или сервисе.

Набор BEST подойдет для ремонта бензопилы только при совпадении двух основных параметров: резьбы свечного отверстия M14 и профиля сцепления с рабочей частью ключа. Комплект не следует выбирать лишь по внешнему сходству пил или общему названию модели. Проверка посадки, формы муфты и направления ее резьбы помогает правильно подготовить инструмент и выполнить разборку без лишних операций.
