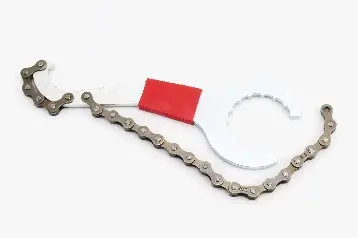

Комбинированный ключ Hollowtech II с хлыстом для кассеты KL-9729B

Комбинированный ключ Hollowtech II с хлыстом для кассеты KL-9729B

KL-9729B — ручной велосипедный инструмент для обслуживания каретки и задней кассеты. В одном стальном корпусе объединены профиль для чашек кареток с наружными подшипниками Hollowtech II, крюковая часть для контргайки каретки открытого типа и цепной хлыст. Такая конструкция подходит для домашней ремонтной зоны или мастерской, где регулярно разбирают трансмиссию, заменяют кассету, получают доступ к задней втулке либо снимают кареточные чашки.

Конструкция и назначение

Рабочий профиль ключа входит в наружные пазы чашки Hollowtech II и позволяет передавать усилие при демонтаже или установке. Цепная секция укладывается на зубья кассеты и удерживает блок звёзд от свободного вращения во время ослабления стопорного кольца. Для самой гайки кассеты требуется отдельный шлицевой съёмник подходящего стандарта: хлыст KL-9729B выполняет именно функцию удержания. При затягивании стопорного кольца кассеты цепь обычно не используется.

• Профиль Hollowtech II: предназначен для работы с наружными чашками совместимого кареточного стандарта.
• Цепной хлыст: фиксирует кассету в направлении, противоположном откручиванию её стопорного кольца.
• Крюковая часть: позволяет работать с фиксирующей контргайкой каретки открытого типа.
• Стальной корпус и обрезиненная зона хвата: помогают уверенно удерживать инструмент и прикладывать контролируемое ручное усилие.

Что проверить перед выбором

Обозначение Hollowtech II описывает тип обслуживаемых чашек, но внешние интерфейсы разных кареток могут отличаться. Перед покупкой сравните форму и расположение пазов на установленной чашке с профилем KL-9729B. Если на велосипеде применена чашка меньшего диаметра, гладкая запрессованная каретка или картридж с внутренними шлицами, потребуется другой съёмник либо предусмотренный изготовителем переходник. Ключ не предназначен для снятия шатунов и не заменяет инструменты для крепежа конкретной системы шатунов.

Для работы с задними звёздами сначала определите тип их крепления. Цепной хлыст применяется с кассетой, установленной на барабан втулки и зафиксированной стопорным кольцом. Резьбовая трещотка снимается другим способом. Также проверьте, что звенья хлыста свободно укладываются на выбранную звезду и полностью входят между зубьями без перекоса. Эти проверки защищают зубья кассеты и помогают передавать усилие через несколько звеньев.

Применение при обслуживании велосипеда

При демонтаже кассеты заднее колесо снимают с велосипеда, устанавливают подходящий шлицевой съёмник в стопорное кольцо, а цепь KL-9729B укладывают на одну из звёзд. Рукояти располагают так, чтобы усилия были направлены навстречу друг другу. Нагрузку увеличивают плавно, удерживая цепь в полном зацеплении. После ослабления кольца хлыст убирают, затем отворачивают крепёж и снимают звёзды с учётом расположения проставок.

Перед снятием кареточных чашек демонтируют шатуны по инструкции к установленной системе и очищают пазы от загрязнений. Ключ необходимо посадить на чашку до полного контакта по рабочему профилю: неполное зацепление или боковая нагрузка повышают риск повреждения пазов. Направление откручивания выбирают по типу резьбы конкретной рамы и стороны каретки. При обратной сборке соблюдают порядок деталей и момент затяжки, указанный изготовителем каретки или велосипеда.

После использования очистите цепную секцию и рабочие кромки, вытрите инструмент насухо и храните его без постоянного натяжения цепи. Перед следующей работой проверьте крепление звеньев, состояние крюков и профиля чашечного ключа. KL-9729B удобен для планового обслуживания трансмиссии и каретки, когда совместимость всех контактных поверхностей проверена заранее.
