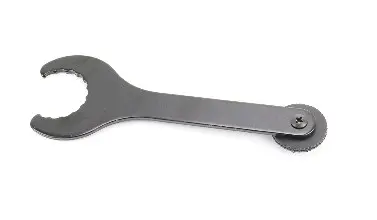

Ключ-съемник каретки KL-9731C Hollowtech II, 44 мм/16 шлицев, черный

Ключ-съемник KL-9731C для внешних чашек Hollowtech II

KL-9731C нужен для снятия и установки резьбовых кареточных чашек с наружным расположением подшипников. Большой открытый профиль охватывает чашку за 16 шлицев, а плоская рукоятка позволяет прикладывать усилие без захвата детали пассатижами или универсальным ключом. Инструмент используют при разборке шатунной системы, замене каретки и обслуживании привода велосипеда.

Назначение и конструкция

Основная сторона ключа рассчитана на чашки формата 44 мм с 16 шлицами, применяемые в системах типа Shimano Hollowtech II. Профиль заходит на наружные выступы чашки и передает усилие через несколько точек контакта. Это помогает удерживать инструмент в правильном положении при работе с деталями, затянутыми в резьбе кареточного стакана.

На конце рукоятки закреплен малый круглый ключ для прижимной крышки левого шатуна Hollowtech II. Большим профилем снимают или устанавливают кареточные чашки, а малым ключом регулируют предварительный прижим после установки шатунов. Корпус изготовлен из стали, цвет инструмента — черный; плоская форма удобна для хранения с другим велоинструментом.

Что проверить перед выбором

• Тип каретки. Ключ предназначен для резьбовых внешних чашек. Он не используется как съемник закрытых картриджей с внутренним шлицевым посадочным местом и не предназначен для выпрессовки кареток Press Fit.
• Размер интерфейса. На чашке должны быть 16 наружных шлицев и посадочный формат 44 мм. Названия Hollowtech II недостаточно: у некоторых современных чашек встречается уменьшенный наружный профиль, для которого нужен другой ключ или переходник.
• Форма чашки. Сравните количество выступов, диаметр и глубину доступа. Ключ должен полностью сесть на шлицы без перекоса и заметного люфта.
• Дополнительная операция. Малый ключ служит для прижимной крышки левого шатуна совместимой двухкомпонентной системы; крепежные болты шатуна затягивают другим инструментом.

Работа при снятии и установке

Перед демонтажем освобождают доступ к чашкам, снимая шатуны в порядке, предусмотренном для конкретной системы. Шлицы очищают от грязи, затем большой профиль насаживают на чашку до полного контакта. Усилие прикладывают в плоскости ключа, не допуская бокового перекоса. Направление откручивания правой и левой чашек зависит от стандарта резьбы рамы, поэтому его определяют до начала работы.

При установке проверяют состояние резьбы, расположение чашек и предусмотренных производителем проставок. Чашки наживляют вручную, чтобы не повредить резьбу, затем используют KL-9731C для затяжки. Требуемый момент и последовательность берут из документации к установленной каретке. Ключ обеспечивает захват чашки, а контроль момента выполняют подходящим для этой задачи способом.

После установки оси и левого шатуна малый круглый ключ используют для настройки прижима крышкой. Он помогает убрать осевой люфт без чрезмерного давления на подшипники; окончательная фиксация шатуна выполняется штатными болтами. Перед поездкой проверяют отсутствие люфта, свободное вращение системы и надежность креплений.

Практические преимущества

• Профиль 44 мм на 16 шлицев обеспечивает специализированный захват совместимой внешней чашки и делает приложение усилия более контролируемым.
• Дополнительный ключ для прижимной крышки позволяет выполнить две основные сервисные операции Hollowtech II одним компактным инструментом.
• Стальная плоская конструкция передает усилие непосредственно на чашку и занимает немного места в наборе веломеханика.

KL-9731C подходит для плановой замены каретки, устранения люфта или шума в зоне шатунов и разборки привода для очистки. Главный критерий подбора — геометрия чашки: наружный формат 44 мм и 16 шлицев обеспечивают правильный контакт при монтаже и демонтаже.
