Кожух обдува карбюратора, 2 части, Honda DIO AF34/35

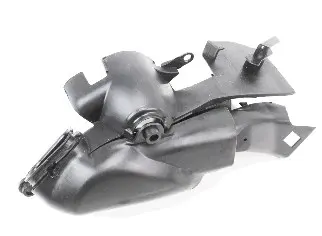

Кожух обдува карбюратора Honda DIO AF34/35, 2 части

Комплект предназначен для восстановления направляющего кожуха в зоне карбюратора на скутерах Honda DIO с обозначением AF34 или AF35. Две формованные пластиковые части организуют предусмотренное конструкцией направление воздушного потока возле впускного тракта. Это корпусные детали системы обдува, а не корпус карбюратора и не компонент, дозирующий топливно-воздушную смесь.

Кожух требуется при отсутствии штатных частей, появлении трещин, деформации или повреждении крепежных участков. Нарушенная геометрия и неплотная фиксация не позволяют правильно собрать воздушный канал. Комплект из двух частей дает возможность заменить соответствующие детали вместе и восстановить их расположение относительно карбюратора, корпуса двигателя и воздуховода.

Конструкция и назначение

Обе части имеют сложную форму, повторяющую пространство вокруг соседних компонентов скутера. На корпусах предусмотрены направляющие, монтажные отверстия и выступающие крепежные участки. Такая конфигурация нужна для соединения деталей в заданном положении и сохранения свободного пути для направленного воздушного потока. Темное исполнение подходит для скрытой моторной зоны и не выделяется среди штатных пластиковых кожухов.

Модельные обозначения AF34 и AF35 являются основными ориентирами совместимости. Внутри этих семейств встречаются разные годы выпуска и исполнения Honda DIO, поэтому одного общего названия модели недостаточно. До установки необходимо сопоставить комплект со снятыми частями и проверить конфигурацию окружающего воздуховода.

Что проверить при подборе

• Код модели: скутер должен относиться к Honda DIO AF34 или AF35.
• Количество частей: комплект содержит две пластиковые детали кожуха.
• Контуры: изгибы и сопрягаемые края должны соответствовать прежним деталям и свободному пространству возле карбюратора.
• Крепления: сравните расположение отверстий, направляющих и монтажных выступов.
• Воздуховод: проверьте форму участка, к которому примыкает кожух, чтобы соединение собиралось без перекоса.

Если прежний пластик утрачен не полностью, сохранившуюся часть удобно использовать как шаблон для проверки формы. При отсутствии обеих деталей ориентируйтесь на код рамы, расположение штатных точек и конфигурацию воздуховода. Не подбирайте этот комплект только по внешнему сходству с пластиком от других поколений DIO: совпадающий цвет не подтверждает геометрию посадки.

Установка и проверка после монтажа

Кожух устанавливается в штатной зоне возле карбюратора и соединяется с предусмотренными точками на корпусе двигателя и воздуховоде. Перед сборкой очистите посадочную область, осмотрите крепеж и удалите обломки старого пластика. Изношенные винты или фиксаторы не следует затягивать с повышенным усилием: сначала нужно восстановить исправное крепление.

• Примерьте обе части без окончательной затяжки и совместите все направляющие.
• Убедитесь, что отверстия располагаются напротив штатных точек без принудительного изгиба пластика.
• Затягивайте крепеж последовательно, сохраняя ровное прилегание соединяемых краев.
• Не допускайте защемления шлангов, тросов и проводки между кожухом и соседними деталями.
• После сборки проверьте неподвижность кожуха и отсутствие контакта с подвижными компонентами.

Поводом для повторной проверки служат дребезг, заметное перемещение корпуса, щель между соединяемыми частями или напряжение пластика возле крепежного отверстия. Правильно установленный комплект сохраняет заданную форму воздушного канала и надежно удерживается во всех штатных точках. Для точного ремонта сопоставьте AF34/AF35, обе части кожуха, их края и крепления до начала окончательной сборки.
