Замок зажигания для мотоциклов МТ, Днепр, Урал

Замок зажигания для мотоциклов МТ, Днепр и Урал

Замок предназначен для управления включением бортового питания и зажигания ключом. Деталь устанавливается в панели мотоцикла и объединяет механический цилиндровый механизм с расположенной с обратной стороны контактной группой. Такое исполнение подходит для ремонта техники семейства МТ, Днепр и Урал, если форма корпуса, крепление и схема выводов соответствуют ранее установленному замку.

Назначение и конструкция

При повороте ключа механизм переводит контактную группу в предусмотренное положение, включая или отключая связанные системы мотоцикла. Исправность замка влияет на подачу питания к панели и системе зажигания: изношенные или окисленные контакты способны вызывать периодические отключения, а повреждение цилиндрового механизма — затруднять поворот или удержание ключа.

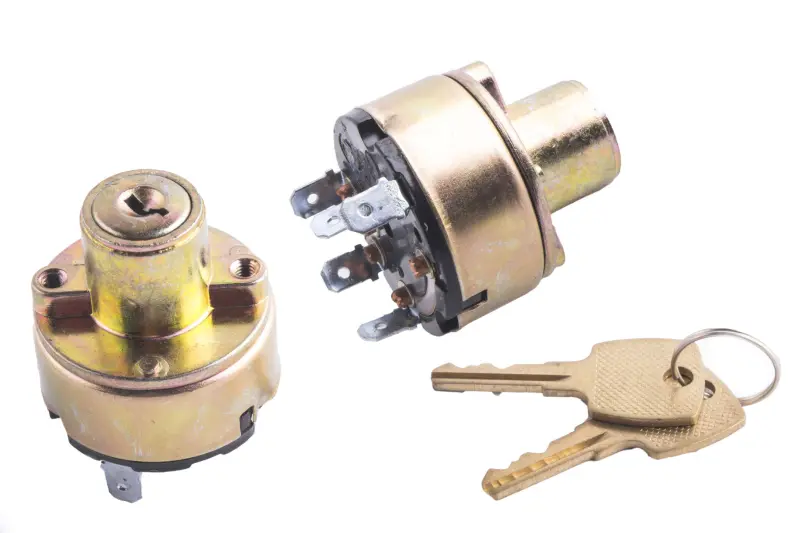

Замок выполнен в цилиндрическом металлическом корпусе. На лицевой части расположен механизм под ключ, а крепежный фланец имеет две точки фиксации. С тыльной стороны находятся плоские выводы контактной группы для подключения проводки. Компактная компоновка позволяет разместить механизм внутри панели, оставив снаружи только доступ к ключу. Перед заказом необходимо учитывать, что на мотоциклах этих семейств встречаются разные варианты электропроводки и ранее установленные нештатные детали.

Что сравнить при подборе

Название модели мотоцикла само по себе не заменяет проверку конкретного исполнения. Старую деталь лучше снять или обеспечить доступ к ее обратной стороне, чтобы сопоставить основные посадочные и электрические признаки:

• Форму корпуса и фланца. Новый замок должен помещаться в отведенном месте панели без переделки соседних деталей.
• Расположение крепежных точек. Сверьте расстояние и ориентацию двух отверстий относительно цилиндрового механизма.
• Количество и расположение выводов. Контактная группа должна соответствовать проводке и схеме именно вашего мотоцикла.
• Тип наконечников проводов. Штатные разъемы должны надежно соединяться с плоскими выводами без случайного ослабления.
• Положения ключа и распределение контактов. Подключение выполняют по схеме конкретной модификации, а не только по внешнему расположению клемм.

Установка и проверка

Перед демонтажем отключают аккумулятор и фиксируют расположение проводов на старом замке. Если проводка ранее ремонтировалась или изменялась, ее назначение проверяют по схеме мотоцикла. Переносить провода только по принципу «клемма напротив клеммы» не следует: одинаковые по форме замки могут отличаться распределением контактов.

Корпус устанавливают в штатное место панели, совмещают крепежные точки и фиксируют без перекоса. Наконечники проводов должны сидеть на выводах плотно, не соприкасаться между собой и не создавать натяжения. После подключения проверяют последовательность положений ключа, включение панели и зажигания, а также полное отключение питания при возврате ключа в исходное положение. Провода располагают так, чтобы они не мешали рулевому управлению и не перетирались о края панели.

Когда требуется замена

Поводом для проверки замка становятся пропадание питания при шевелении ключа, нестабильное включение панели, заметный люфт, закусывание механизма, нагрев или ослабление выводов, следы окисления и повреждение корпуса. Перед заменой стоит также проверить наконечники проводов и соединения: похожие симптомы могут возникать из-за плохого контакта вне самого замка.

Модель рассчитана на восстановление штатного управления зажиганием на мотоциклах МТ, Днепр и Урал. Точное сопоставление корпуса, крепления и контактной группы помогает установить деталь без случайного изменения проводки и получить предсказуемую работу ключевых положений.
