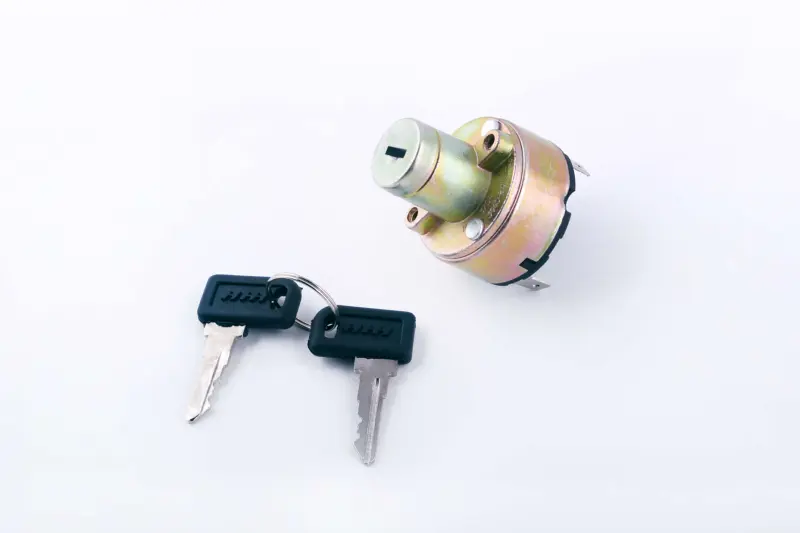

Замок зажигания ИЖ, 5 контактов

Замок зажигания ИЖ на 5 контактов

Замок предназначен для мотоциклов ИЖ и служит для управления включением бортового питания при помощи ключа. Он объединяет механическую личинку и контактную группу: поворот ключа изменяет состояние подключенных линий и переводит электрооборудование мотоцикла в предусмотренный режим. Такая деталь нужна при восстановлении проводки, ремонте панели или замене изношенного замка, который перестал уверенно включаться.

Модель выполнена в цилиндрическом корпусе, имеет передний фланец с отверстиями для крепления и контактную часть с пятью выводами. Пять контактов — основной электрический признак этой версии. Он должен совпадать с количеством подключений и схемой штатного замка: одинаковое число выводов само по себе еще не означает, что любая похожая деталь подойдет без проверки распиновки.

Когда требуется замена

Проверить замок стоит при периодических пропаданиях питания, нестабильной работе приборов после поворота ключа, нагреве или окислении выводов, повреждении корпуса, заедании личинки либо заметном люфте ключа. Подобные признаки могут быть связаны не только с самим замком, но и с клеммами, разъемами или проводами. Поэтому перед установкой новой детали полезно осмотреть соединения, очистить места подключения и убедиться, что провода надежно зафиксированы.

Что сравнить перед покупкой

• Назначение: замок выбирается для мотоцикла ИЖ с соответствующей системой подключения.
• Количество контактов: у этой модели предусмотрено пять электрических выводов.
• Расположение выводов: их конфигурация и назначение должны соответствовать штатной проводке конкретного мотоцикла.
• Крепление: сравните форму переднего фланца, число и положение крепежных отверстий.
• Посадочные параметры: проверьте диаметр корпуса, размер отверстия в панели и доступную глубину за ней.
• Режимы ключа: порядок коммутации в каждом положении должен совпадать со схемой заменяемого замка.

Мотоциклы ИЖ выпускались в разных сериях и могли отличаться электрооборудованием, а проводка конкретного экземпляра нередко менялась во время предыдущих ремонтов. По этой причине подбирать деталь только по названию марки не следует. Надежнее снять старый замок, записать расположение проводов и сопоставить крепление, пять выводов и работу контактной группы по схеме мотоцикла.

Рекомендации по установке

Работы выполняют при отключенном аккумуляторе. Перед отсоединением старой детали провода маркируют или фиксируют порядок их размещения, чтобы не перепутать подключения при сборке. Клеммы должны надеваться плотно, без перекоса и контакта с корпусом или соседними выводами. Сам замок устанавливают без натяга проводов, а крепеж затягивают так, чтобы корпус удерживался устойчиво и не деформировал панель.

После монтажа последовательно проверяют все предусмотренные положения ключа, включение приборов и устойчивость питания при легком перемещении жгута проводов. Если функции не совпадают со штатной схемой, эксплуатацию прекращают и повторно проверяют назначение выводов. Правильно подобранный пятиконтактный замок возвращает удобное управление питанием мотоцикла и позволяет аккуратно восстановить штатную компоновку панели.
