Замок зажигания ЯВА 350, 638, 639, 640, 12 В

Замок зажигания для ЯВА 350 серий 638, 639 и 640

Замок предназначен для мотоциклов ЯВА 350 модификаций 638, 639 и 640 с бортовым напряжением 12 В. Он используется для управления включением зажигания и связанных с ним потребителей при помощи ключа. Такая деталь нужна при восстановлении штатного управления мотоциклом, замене поврежденного корпуса или устранении неисправностей, связанных с контактной частью старого замка.

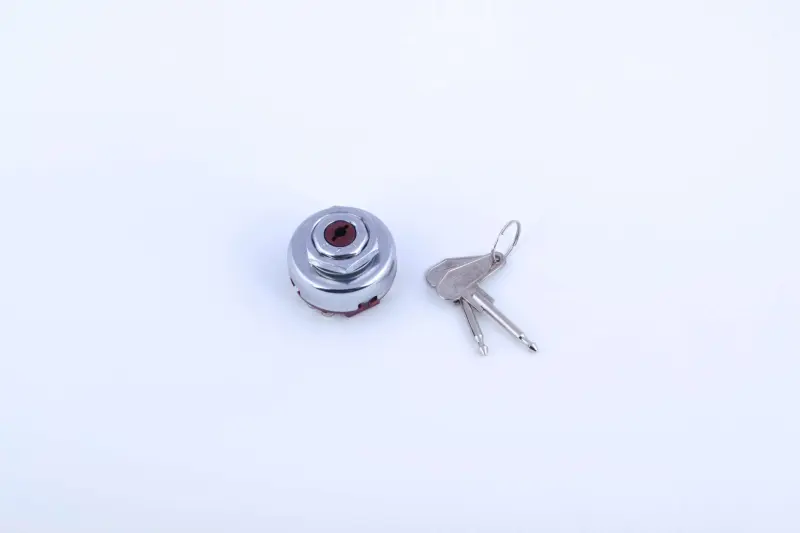

Конструкция выполнена в круглом корпусе с центральной личинкой под ключ и наружной шестигранной гайкой. Гайка служит для фиксации корпуса в предусмотренном посадочном месте. Компактная форма соответствует типу замков, применяемых на указанных моделях ЯВА, однако перед заказом необходимо учитывать возможные изменения проводки и приборной панели, выполненные за годы эксплуатации конкретного мотоцикла.

Что проверить при подборе

Обозначения 638, 639 и 640 относятся к разным модификациям ЯВА 350, поэтому одного совпадения марки мотоцикла недостаточно. Сначала уточните точный тип техники и убедитесь, что ее электрооборудование рассчитано на 12 В. Затем сопоставьте новый замок со снятой деталью по форме корпуса, способу крепления, посадочному месту и расположению контактной части. Если штатная проводка ранее переделывалась, соединения следует проверять по схеме именно вашего мотоцикла.

• Назначение: включение и отключение зажигания ключом.
• Применяемость: ЯВА 350 типов 638, 639 и 640.
• Номинальное напряжение: 12 В.
• Исполнение: круглый корпус, центральная личинка и наружная фиксирующая гайка.

Когда требуется замена

Проверка замка актуальна, если питание зажигания появляется нестабильно, приборы отключаются при движении ключа, контакты окислены, выводы ослаблены либо корпус и личинка имеют механические повреждения. Такие симптомы не всегда вызваны самим замком: похожее поведение возможно при плохом соединении проводов, неисправности аккумулятора или других компонентов электрооборудования. Поэтому перед установкой новой детали полезно осмотреть клеммы и прилегающий участок проводки, чтобы ремонт устранил причину неполадки, а не только ее проявление.

Рекомендации по установке

Перед работой отключите аккумулятор и зафиксируйте расположение проводов на старом замке. Снимайте соединения за клеммы, не натягивая проводники. После демонтажа сравните контактную часть обеих деталей и переносите подключения в соответствии со штатной схемой. Корпус необходимо установить без перекоса, а крепежную гайку затянуть так, чтобы замок не проворачивался при работе ключом. Чрезмерное усилие при затяжке не требуется.

После подключения проверьте все положения ключа при неподвижном мотоцикле: включение и отключение зажигания должно происходить последовательно, без пропадания контакта при легком касании ключа или проводов. Также убедитесь, что клеммы держатся плотно, неизолированные части соединений не соприкасаются между собой, а проводка не натянута и не прижата крепежом. Если фактическая распиновка отличается от снятого замка, подключение без проверки схемы выполнять не следует.

Модель подходит для ремонта 12-вольтовых ЯВА 350 серий 638–640 при совпадении посадки и контактного подключения. Тщательная сверка перед монтажом особенно важна для мотоциклов после реставрации, замены приборной панели или переделки проводки предыдущим владельцем.
