Бесконтактное электронное зажигание МТ, Днепр, Урал, К-750 с катушкой 12 В

Электронное зажигание для МТ, Днепр, Урал и К-750

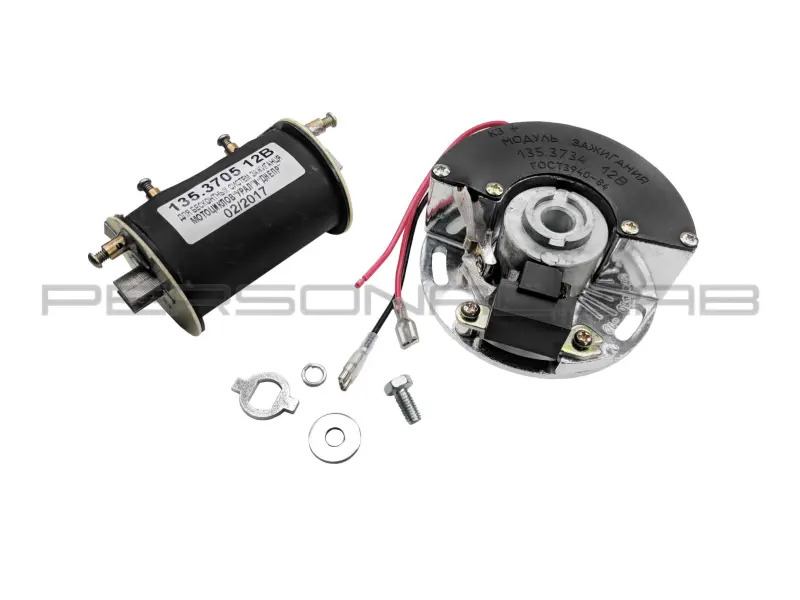

Комплект предназначен для перевода двухцилиндрового карбюраторного мотоцикла на бесконтактное искрообразование или для замены неисправной электронной системы. В его основе находятся модуль зажигания и двухвыводная катушка 135.3705. Такое сочетание управляет моментом образования искры и одновременно подает импульсы высокого напряжения к свечам обоих цилиндров. Исполнение рассчитано на бортовую сеть с номинальным напряжением 12 В и применяется на мотоциклах МТ, Днепр и Урал; возможность установки на К-750 зависит от конфигурации привода и крепления.

Назначение и принцип работы

Модуль устанавливается вместо штатного механизма управления зажиганием и формирует управляющий сигнал без контактной пары прерывателя. Электронное регулирование момента искрообразования поддерживает стабильные характеристики в штатных режимах двигателя. Коммутатор управляет током в первичной обмотке катушки, а катушка преобразует его в высоковольтные импульсы, необходимые для воспламенения смеси в цилиндрах. Двухвыводное исполнение позволяет обслуживать обе свечи одной катушкой без обычного распределителя высокого напряжения.

Замена системы актуальна при износе контактов и механизма прерывателя, нестабильном моменте зажигания, периодических пропусках искры или повторяющихся проблемах с регулировкой. Исправный модуль вместе с подходящей катушкой помогает получить более ровное искрообразование, уверенный запуск и устойчивую работу мотора на разных оборотах. Производитель системы указывает, что катушка семейства 135.3705 разработана специально для совместной работы с модулями 135.3734.

Практические особенности

• Бесконтактное управление: отсутствие механической контактной пары уменьшает зависимость момента искры от состояния и регулировки контактов.
• Электронная стабилизация: регулирование момента искрообразования поддерживает согласованную работу двухцилиндрового двигателя в его штатных режимах.
• Согласованная катушка: двухвыводная катушка 135.3705 рассчитана на применение с электронным модулем и одновременно формирует импульсы для двух свечей.
• Ограничение тока катушки: управление величиной и продолжительностью тока в первичной обмотке снижает риск ее перегрева при исправной проводке и правильном подключении.

Как проверить совместимость

Перед заказом сопоставьте модель мотоцикла, напряжение бортовой сети, тип установленного прерывателя, форму посадочного места модуля и способ крепления ротора или модулятора. Для МТ, Днепр и Урал основным условием является 12-вольтовое электрооборудование с минусом аккумулятора, соединенным с массой. Также проверьте состояние аккумулятора, разъемов, высоковольтных проводов, свечей и массы двигателя: дефекты этих деталей могут сохранять пропуски искры даже после установки нового зажигания.

К-750 выпускался с отличающейся конструкцией прерывателя, поэтому одного совпадения названия модели недостаточно. Для такого мотоцикла заранее определите тип генератора, расположение привода и наличие подходящего переходника. Разные варианты бесконтактных систем используют неодинаковые модуляторы и крепежные решения; неподходящая форма модулятора нарушает формирование управляющего сигнала. Если на мотоцикле уже выполнялась переделка электрооборудования, ориентируйтесь на фактическую конфигурацию, а не только на обозначение модели.

Установка и настройка

Монтаж включает демонтаж прежнего прерывателя, закрепление модуля на крышке распределительной коробки, установку двухвыводной катушки и подключение проводов по схеме выбранного исполнения. Соединения должны быть чистыми и надежно зафиксированными, а проводка — проложена без натяжения, контакта с горячими поверхностями и риска перетирания. Полярность питания и соединение массы необходимо соблюдать точно: ошибки подключения способны вызвать отсутствие искры или повреждение электронных компонентов.

После механического монтажа выставляют начальный момент зажигания и проверяют его регулировку. Крепление ротора или модулятора не должно иметь люфта, поскольку смещение изменяет момент формирования импульса. Перед эксплуатацией следует убедиться, что оба высоковольтных вывода подключены к свечам, катушка закреплена, клеммы изолированы, а аккумулятор и зарядная система исправны. Такой порядок позволяет использовать возможности электронного зажигания и избежать ошибочной замены исправного модуля из-за неполадок в проводке или высоковольтной части.
