Микропроцессорное зажигание СОВЕК 1135.3734 с катушкой для МТ, Днепр, Урал

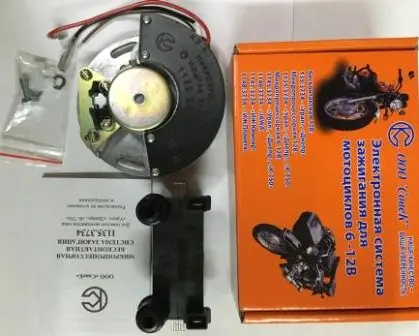

Комплект микропроцессорного зажигания СОВЕК 1135.3734

Комплект предназначен для двухцилиндровых карбюраторных двигателей мотоциклов МТ, «Днепр» и «Урал» с 6- или 12-вольтовым генератором. Он объединяет микропроцессорную бесконтактную систему 1135.3734 и согласованную с ней катушку зажигания 135.3705М. Такое решение подходит для переоборудования техники с серийным контактным прерывателем ПМ302, штатной бесконтактной системой с датчиком 17.3847 и коммутатором 47.3734, а также для замены системы БСЗ 135.3734.

Назначение и принцип работы

Модуль выполняет функции электронного коммутатора и регулирует угол опережения зажигания в зависимости от частоты вращения двигателя. Искра формируется без механического размыкания контактов, поэтому в процессе эксплуатации не требуется регулярно очищать контакты прерывателя и восстанавливать зазор между ними. Электронное управление поддерживает согласованный момент искрообразования в штатных режимах движения, включая запуск, холостой ход, набор оборотов и работу двигателя под нагрузкой.

Система рассчитана на номинальное питание 6–12 В при подключении минуса аккумуляторной батареи к массе мотоцикла. Искрообразование сохраняется при изменении напряжения бортовой сети от 6 до 16 В и при частоте вращения коленчатого вала до 7000 об/мин. Это особенно полезно для техники, на которой напряжение во время запуска отличается от показаний при работающем генераторе.

Практические преимущества

• Микропроцессорная регулировка момента искрообразования изменяет угол опережения с учетом оборотов, помогая двигателю устойчивее работать на разных режимах.
• Совместимость с генераторами на 6 и 12 В позволяет использовать один тип комплекта на разных исполнениях мотоциклов МТ, «Днепр» и «Урал» при соблюдении схемы подключения.
• Ограничение величины и продолжительности тока через первичную обмотку уменьшает риск перегрева катушки и лишнего разряда аккумулятора при включенном зажигании.
• Бесконтактное формирование импульса исключает обслуживание механических контактов прерывателя и сокращает количество регулировок после установки.
• Катушка 135.3705М рассчитана на совместную работу с микропроцессорной системой СОВЕК, поэтому модуль и источник высокого напряжения согласованы между собой.

Подбор перед установкой

Перед заказом проверьте тип двигателя, исполнение установленного зажигания и напряжение генератора. Комплект рассчитан именно на двухцилиндровые карбюраторные двигатели указанных семейств. Для замены контактного варианта следует определить модель прерывателя, а при демонтаже прежнего бесконтактного оборудования — обозначения датчика и коммутатора. Отдельно убедитесь, что на мотоцикле применяется однопроводная схема с минусом аккумулятора на массе. Совпадение этих условий важнее внешнего сходства деталей.

Причиной замены могут быть нестабильная искра, затрудненный запуск, износ контактов прерывателя, нарушение работы старого датчика или коммутатора. До монтажа нового комплекта необходимо проверить состояние аккумулятора, генератора, свечей, высоковольтных проводов и соединений: неисправности этих компонентов способны сохранять прежние симптомы даже после установки нового модуля.

Установка и проверка

Монтаж выполняют по руководству и схеме подключения для системы 1135.3734. Модуль и катушку надежно закрепляют, проводку укладывают без натяжения и контакта с нагретыми либо подвижными деталями, а клеммные соединения очищают и плотно фиксируют. Полярность питания и последовательность проводов нельзя определять только по расположению клемм старого оборудования.

После подключения проверяют надежность крепежа, правильность момента зажигания, наличие устойчивой искры и работу двигателя на холостых и повышенных оборотах. Если мотоцикл ранее переделывался или его проводка отличается от штатной, установку целесообразно поручить специалисту по мотоэлектрике. Правильно подобранный и настроенный комплект заменяет устаревшее контактное либо раннее бесконтактное оборудование и обеспечивает электронное управление зажиганием без регулярного обслуживания прерывателя.
