Колено глушителя мотоблока ZS/ZH1100 AMG-3

Колено глушителя мотоблока ZS/ZH1100 AMG-3

Колено глушителя ZS/ZH1100 AMG-3 предназначено для восстановления выпускной системы мотоблока. Деталь соединяет выпускной канал двигателя с глушителем, удерживает его в предусмотренном конструкцией положении и направляет отработавшие газы по штатной траектории. Такое колено устанавливают при ремонте выхлопного тракта или плановом обслуживании, если прежняя деталь больше не обеспечивает исправное соединение.

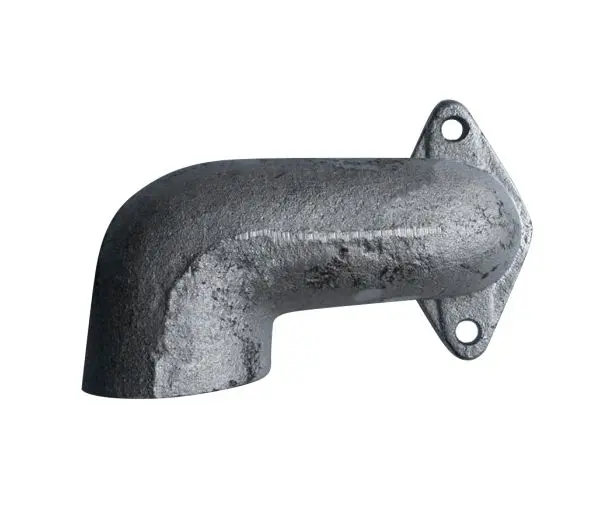

Основой конструкции служит изогнутый патрубок с присоединительным фланцем. Во фланце предусмотрены два крепёжных отверстия. Форма изгиба определяет направление патрубка и расположение глушителя относительно двигателя и других элементов мотоблока. Поэтому для правильной установки важны не только назначение детали, но и точное соответствие её конфигурации штатному выпускному тракту.

Когда колено пора заменить

Замена необходима при прогорании, появлении трещин, заметной деформации или повреждении фланцевой части. Поводом для ремонта также становится нарушение плотности в местах соединения, из-за которого колено уже не выполняет свою задачу в предусмотренной конструкции выхлопа. Новая исправная деталь позволяет восстановить соединение выпускного канала с корпусом глушителя, штатное направление отвода газов и устойчивое положение глушителя.

Особое внимание стоит уделить участкам возле соединений. Даже если основная часть патрубка сохранила форму, повреждённый фланец или деформация в месте посадки могут мешать плотному сопряжению. Если колено прогорело либо изменило геометрию, продолжать использовать его как полноценный элемент выпускного тракта нецелесообразно — для восстановления системы требуется замена.

Как правильно подобрать деталь

Это исполнение соответствует позиции AMG-3 для мотоблоков с обозначением ZS/ZH1100. При выборе сравните снятое колено с новой деталью по форме и направлению изгиба, контуру и расположению присоединительного фланца, количеству крепёжных отверстий и их взаимному положению. Все эти признаки работают в комплексе: совпадение только общей формы ещё не означает, что патрубок займёт нужное положение после монтажа.

Не выбирайте колено лишь по общему назначению или внешнему сходству. Детали для других двигателей и серий мотоблоков могут выглядеть похоже, но отличаться посадкой, конфигурацией крепёжной части либо направлением патрубка. Исполнение ZS/ZH1100 AMG-3 следует сопоставлять именно с демонтированной деталью и устройством выпускного тракта конкретного мотоблока. Такой подход помогает заранее убедиться, что колено можно установить без изменения штатной конструкции выхлопа.

Подготовка и установка

Перед монтажом осмотрите сопрягаемые поверхности, крепёж и сам глушитель. Место соединения необходимо очистить от нагара и остатков повреждённой детали, чтобы они не мешали правильной посадке. При установке соблюдайте предусмотренное положение изогнутого патрубка и следите за совпадением двух отверстий фланца с точками крепления. Не следует компенсировать несовпадение деталей изменением направления колена или положения выпускного тракта.

После размещения колена убедитесь, что соединительные части прилегают в штатном положении, а глушитель расположен относительно двигателя так, как предусмотрено конструкцией мотоблока. Колено ZS/ZH1100 AMG-3 подходит для ремонта, при котором требуется заменить прогоревший, повреждённый или деформированный элемент и восстановить предусмотренную схему соединения двигателя с глушителем.
