Пружина центральной подножки Suzuki AD100

Пружина центральной подножки Suzuki AD100

Пружина предназначена для механизма центральной подножки скутера Suzuki AD100. Она соединяет точки крепления подножки и рамы, помогает опоре возвращаться в сложенное положение и удерживает механизм так, как предусмотрено его конструкцией. Эта запасная часть нужна для ремонта стояночной опоры, если прежняя пружина растянулась, деформировалась, сломалась или была утрачена.

Центральная подножка задействуется при каждой постановке скутера на стоянку. Пока пружина исправна, после снятия скутера с опоры механизм складывается, а подножка не остается свободно опущенной. Если она начала провисать, возвращается не полностью или прежняя пружина заметно ослабла, следует проверить состояние самой пружины и обеих точек ее зацепления.

Конструкция и назначение

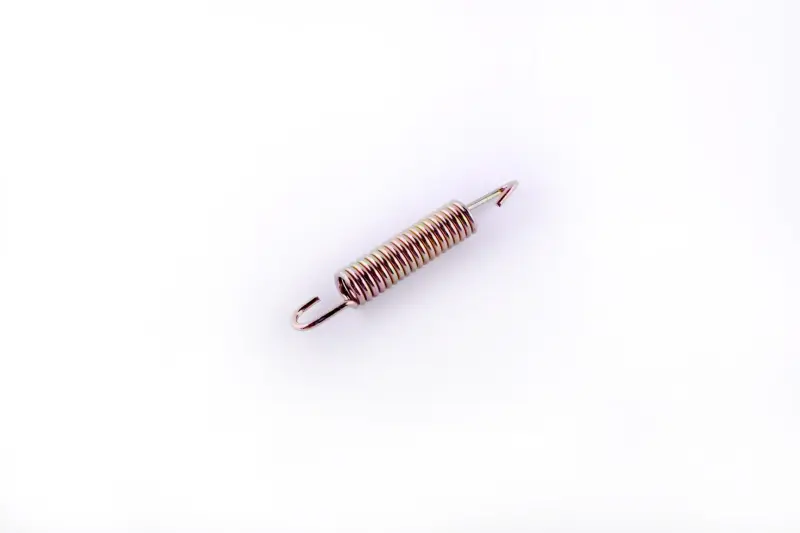

Деталь представляет собой витую пружину с зацепами на концах. Зацепы служат для соединения с предусмотренными местами крепления в узле центральной подножки. При движении опоры пружина участвует в ее возврате и удержании. Она не заменяет ось, крепеж, кронштейн или другие подвижные элементы механизма, поэтому результат ремонта зависит от исправности всего узла.

Замена актуальна не только при полном обрыве. Растянутая или деформированная пружина может уже не обеспечивать нормальную работу подножки, даже если еще остается на месте. Поводом для осмотра служат ослабленное натяжение, провисание опоры и неполное складывание. Если пружина потеряна, перед установкой новой особенно внимательно проверьте точки крепления: они должны соответствовать штатной схеме расположения детали.

Как подобрать пружину

Пружина указана для центральной подножки Suzuki AD100. Перед заказом сопоставьте модель со своим скутером и сравните деталь со снятой пружиной, если она сохранилась. При сравнении важны общая конфигурация, форма и расположение зацепов, способ крепления к подножке и раме. Такой осмотр помогает убедиться, что деталь рассчитана на имеющийся узел.

Особого внимания требует скутер, на котором ранее ремонтировали или заменяли раму либо центральную подножку. После таких работ фактическая конфигурация креплений может отличаться от ожидаемой. В этом случае ориентируйтесь не только на модель скутера, но и на устройство установленного механизма: осмотрите места зацепления с обеих сторон и сопоставьте их со старой пружиной.

Что проверить перед установкой

Осмотрите центральную подножку, ее ось, крепеж, кронштейн, подвижные соединения и обе точки, за которые цепляется пружина. Если механизм заедает, кронштейн поврежден или подвижные детали изношены, установка новой пружины сама по себе не устранит причину неисправности. Подножка должна перемещаться без заеданий, а места зацепления — позволять установить пружину по предусмотренной схеме.

Работы выполняйте только на остывшем и устойчиво зафиксированном скутере. Установите пружину в штатном положении между соответствующими точками крепления подножки и рамы. Важно сохранить предусмотренное расположение витой части и зацепов, не меняя схему работы механизма. Если старая деталь еще установлена, ее положение удобно использовать для сопоставления до снятия.

Проверка после замены

После монтажа несколько раз переведите центральную подножку из рабочего положения в сложенное и обратно. Убедитесь, что она движется свободно, полностью возвращается и удерживается в предусмотренном положении. Одновременно проверьте, что оба зацепа остаются на своих местах при движении механизма. Если подножка складывается не полностью или продолжает заедать, повторно осмотрите ось, крепеж, кронштейн и точки зацепления.

Эта пружина позволяет восстановить работу центральной подножки Suzuki AD100 при ослаблении, повреждении или утрате прежней детали. Точное сопоставление модели, конфигурации механизма и крепежных точек поможет правильно подобрать запасную часть, а проверка всего узла перед монтажом — определить, достаточно ли одной замены пружины.
