Неподвижная щека вариатора для Yamaha Jog 90 и BWS

Неподвижная щека вариатора для Yamaha Jog 90 и BWS

Неподвижная щека предназначена для ремонта переднего вариатора скутеров Yamaha Jog 90 и BWS. Она устанавливается в узле клиноременной трансмиссии CVT и образует одну из рабочих поверхностей, между которыми движется ремень при изменении передаточного отношения. Деталь позволяет заменить отдельно изношенную или повреждённую щеку, не приобретая передний вариатор целиком, если остальные компоненты узла сохранили рабочее состояние.

Поверхность щеки непосредственно взаимодействует с ремнём, поэтому её состояние важно для правильной совместной работы деталей вариаторного привода. Поводом для замены могут стать заметные задиры, выработка или другие повреждения рабочей зоны. Новая деталь подходит для планового восстановления трансмиссии и для ремонта после обнаружения дефектов, мешающих дальнейшей эксплуатации установленной щеки.

Конструкция и назначение

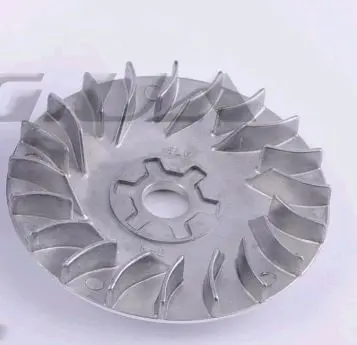

Щека выполнена в форме диска с центральным посадочным отверстием и радиальными лопатками. Она относится к передней части вариатора и рассчитана на штатное размещение в соответствующем узле. Центральная посадочная часть задаёт положение детали при сборке, а поверхность диска служит неподвижной стороной рабочей зоны ремня. Радиальные лопатки являются частью конструкции щеки, поэтому при подборе важно учитывать не только общий диаметр и внешнее сходство, но и всю конфигурацию детали.

Эта запчасть предназначена именно для вариаторного привода с трансмиссией CVT. Её не следует рассматривать как универсальную щеку для любых моделей Yamaha, для версий Jog другого объёма или для скутеров с иной трансмиссией. Внешне похожие диски могут различаться центральной посадкой, профилем рабочей поверхности, геометрией и расположением лопаток. Такие различия не позволяют считать детали взаимозаменяемыми без точного сравнения.

Как правильно подобрать

Перед заказом проверьте модель скутера и сопоставьте новую щеку со снятой деталью. Сравните форму диска, центральное посадочное отверстие, профиль поверхности, которая работает с ремнём, а также расположение радиальных лопаток. Обозначение BWS используется у разных версий скутеров, поэтому одной марки, общего названия модели или визуального сходства недостаточно. Решение о совместимости следует принимать по конфигурации установленного переднего вариатора и фактическому исполнению старой щеки.

Отдельная замена щеки оправдана, когда ремень, подвижная щека, втулка, ролики и крепёжные элементы подходят к её конструкции и пригодны для дальнейшей работы. Осмотр всего узла перед ремонтом помогает определить, достаточно ли заменить одну деталь или обслуживание требуется и другим компонентам. Если ремонт проводится после разрушения либо сильного износа ремня, необходимо удалить из вариатора продукты износа и внимательно проверить соседние элементы.

Установка и обслуживание

Перед монтажом очистите вариаторный узел от загрязнений и остатков износа. Убедитесь, что посадочная зона и сопряжённые компоненты не имеют повреждений, способных помешать правильной установке. Детали вариатора должны быть собраны в предусмотренной последовательности, а неподвижная щека — соответствовать установленной конфигурации привода.

При сборке важно сохранить штатное положение всех элементов переднего вариатора. После установки проверьте, что щека размещена корректно, ремень взаимодействует с рабочими поверхностями без помех, а комплект деталей собран полностью. Такой подход позволяет использовать запчасть по назначению и восстановить штатную компоновку CVT на совместимом скутере Yamaha Jog 90 или BWS.
