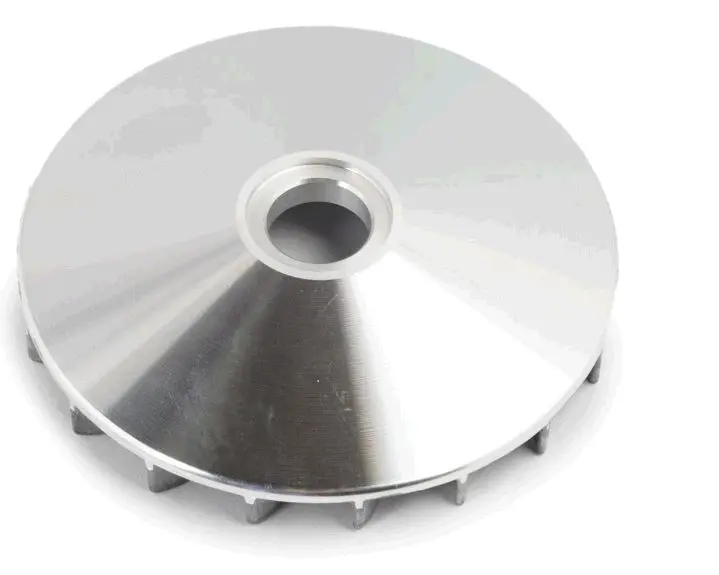

Неподвижная щека вариатора 2T Stels 50 / Yamaha Jog 90 d16

Неподвижная щека вариатора для 2T Stels 50 и Yamaha Jog 90 d16

Неподвижная щека устанавливается в передний вариатор скутеров Stels 50 и Yamaha Jog 90 с двухтактным двигателем. Она образует одну из рабочих поверхностей клиноременной передачи: ремень соприкасается с конической плоскостью щеки, а перемещение второй щеки обеспечивает изменение передаточного отношения во время разгона. От состояния этой детали зависят правильная геометрия ведущего шкива и нормальный контакт ремня с его рабочей поверхностью.

Эта щека подходит для замены изношенной или поврежденной детали в соответствующем варианте вариаторного узла. Ее алюминиевая коническая поверхность непосредственно работает с ремнем. Замена требуется при глубоких следах выработки, задирах, деформации конуса, повреждении посадочной зоны или другом заметном износе. Установка исправной щеки позволяет восстановить рабочую поверхность ведущего шкива и вернуть узлу предусмотренную геометрию.

Как правильно подобрать деталь

Основной параметр подбора — посадка d16. Ориентироваться только на марку и модель скутера недостаточно: у разных версий техники и ранее установленных комплектов вариатора могут различаться посадочные размеры, форма сопрягаемых элементов и исполнение ступицы. Перед покупкой сравните новую и снятую щеки по диаметру посадочного отверстия, профилю конусной поверхности, расположению центрального отверстия и форме частей, соединяющихся с остальными элементами вариатора.

Указанная применяемость относится к двухтактным Stels 50 и Yamaha Jog 90 с подходящим исполнением переднего вариатора и посадкой d16. Не используйте эту щеку как универсальную деталь для всех моделей Yamaha Jog или всей техники Stels. Если вариатор на скутере ранее меняли, особенно внимательно сопоставьте посадку и конструкцию со снятой деталью: установленный узел может отличаться от первоначального исполнения.

Когда стоит менять неподвижную щеку

Осмотрите рабочий конус при обслуживании трансмиссии. Глубокая дорожка от ремня, задиры и неровности нарушают равномерный контакт с его боковой поверхностью. Деформированная коническая плоскость или поврежденная посадочная часть также являются основанием для замены. При выраженном износе установка новой щеки помогает восстановить нормальное сопряжение ремня с ведущим шкивом, но не заменяет проверку остальных деталей вариатора.

Подготовка и установка

Перед разборкой подготовьте щеку, ремень и расходные элементы, которые планируется заменить во время одного обслуживания. После снятия крышки и разборки переднего вариатора осмотрите ремень, ролики, подвижную щеку и все посадочные поверхности. Трещины, расслоение, следы перегрева и неравномерная выработка ремня требуют отдельной оценки. Замена только неподвижной щеки не устранит неисправности, связанные с износом соседних компонентов.

Перед сборкой убедитесь, что посадка d16 и профиль детали соответствуют вариатору. Контактные и посадочные поверхности должны быть чистыми, а ремень — установлен правильно. Щеку монтируют с соблюдением штатной последовательности сборки и требований производителя скутера. После установки необходимо проверить положение ремня и корректность сопряжения всех элементов узла. Такой подход помогает избежать перекоса, вовремя обнаружить сопутствующий износ и получить предсказуемую работу трансмиссии после ремонта.

Неподвижная алюминиевая щека d16 предназначена для целевого ремонта переднего вариатора Stels 50 2T или Yamaha Jog 90. Она подойдет в тех случаях, когда снятая деталь совпадает по посадке, профилю рабочей поверхности и исполнению сопрягаемых частей.
