Колокол сцепления заднего вариатора Suzuki Lets

Колокол сцепления заднего вариатора Suzuki Lets

Колокол сцепления предназначен для трансмиссии скутера Suzuki Lets. Он устанавливается в узле заднего вариатора с автоматическим центробежным сцеплением и образует рабочую поверхность для колодок. При наборе оборотов колодки взаимодействуют с внутренней поверхностью колокола, благодаря чему крутящий момент передаётся дальше в трансмиссию.

Исправное состояние этой детали важно для нормального трогания скутера с места. Рабочая поверхность должна оставаться ровной и соответствовать состоянию колодок сцепления. Выработка, следы перегрева и повреждения способны нарушить работу узла. При износе компонентов сцепления старт может сопровождаться рывками, пробуксовкой или посторонним шумом. В таких случаях колокол заменяют во время ремонта заднего вариатора и обслуживания автоматического сцепления.

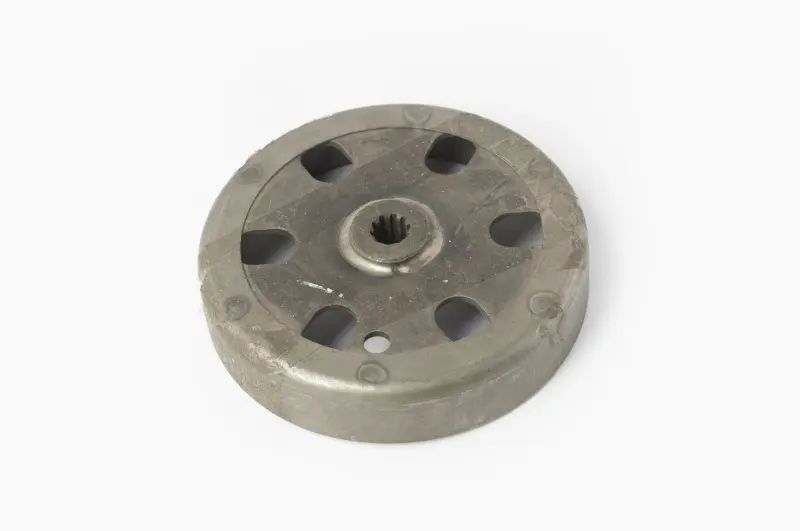

Деталь имеет форму барабана, центральное шлицевое посадочное соединение и предусмотренные конструкцией технологические отверстия. Колокол рассчитан на применение на Suzuki Lets. Подбирать его только по внешнему сходству с деталями других скутеров не следует: у разных моделей и модификаций могут отличаться посадка, внутренний рабочий размер и сопряжение с остальными компонентами сцепления.

Как проверить соответствие

Перед заказом сопоставьте колокол с демонтированной деталью. Проверьте модель скутера, форму центрального посадочного соединения, расположение отверстий и соответствие узлу заднего вариатора. Такая проверка особенно важна, если скутер ремонтировался ранее или в его трансмиссии уже меняли детали. Фактически установленный узел в этом случае даёт необходимые ориентиры для правильного подбора.

Не рекомендуем ориентироваться только на название двигателя, универсальные обозначения или общее сходство конструкции, если они не относятся к конкретной комплектации Suzuki Lets. Даже похожий колокол должен соответствовать посадке и сопрягаемым деталям. Сравнение до заказа помогает исключить несовпадение при сборке и избежать лишней разборки трансмиссии.

Что проверить при установке

Во время обслуживания осмотрите колодки сцепления и сопрягаемые поверхности. Установка нового колокола не отменяет диагностику остальных компонентов заднего узла: причиной нестабильного старта могут быть изношенные накладки, пружины или другие детали сцепления. Если заменить только колокол, не оценив состояние всего узла, причина рывков, пробуксовки либо шума может сохраниться.

Перед монтажом ещё раз сравните посадочное соединение и отверстия с прежней деталью, убедитесь в соответствии фактической конфигурации заднего вариатора. Комплексный осмотр позволяет определить, какие компоненты требуют обслуживания, и выполнить сборку без повторного снятия трансмиссионного узла.

Этот колокол выбирают для планового обслуживания CVT, ремонта заднего вариатора и замены прежней детали со следами выработки, перегрева или повреждения. Точное сопоставление с установленным колоколом и проверка связанных компонентов помогают сохранить корректную сборку автоматического сцепления и его нормальную работу при трогании.
