Колокол сцепления заднего вариатора Honda Dio

Колокол сцепления заднего вариатора Honda Dio

Колокол сцепления применяется в задней части вариаторной трансмиссии скутера Honda Dio и работает в составе автоматического центробежного сцепления. Его внутренняя зона служит рабочей поверхностью для колодок: при увеличении оборотов колодки расходятся, соприкасаются с колоколом и передают крутящий момент дальше по трансмиссии на заднее колесо. Деталь используют при ремонте привода, обслуживании заднего вариатора и замене изношенного или повреждённого колокола.

Состояние контактной поверхности напрямую связано с работой сцепления во время трогания и разгона. Следы перегрева, глубокие риски, выраженная выработка, деформация и другие повреждения указывают на необходимость внимательно оценить деталь. При таких признаках рекомендуем осматривать колокол не отдельно, а вместе с колодками сцепления и остальными элементами заднего вариатора. Если причина нарушения работы находится в сопряжённых компонентах, замена только колокола может не дать ожидаемого результата.

Конструкция и назначение

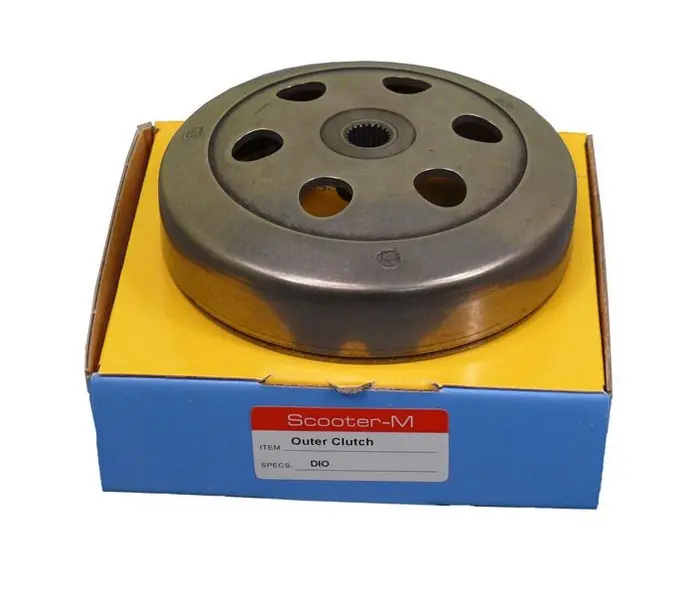

Колокол имеет чашеобразную форму и круглые отверстия. Такая деталь закрывает колодки автоматического сцепления и предоставляет им внутреннюю контактную поверхность. Она не является самостоятельным приводным узлом: корректная работа зависит от состояния колодок, пружин и подвижных частей ведомого шкива, а также от общего состояния приводного ремня и вариаторной трансмиссии.

Эта модель предназначена для Honda Dio, но внутри линейки встречаются разные версии скутеров и варианты трансмиссионных узлов. Поэтому общего указания модели недостаточно для безошибочного выбора. Особенно тщательно проверяйте соответствие, если скутер уже ремонтировали, а сцепление или задний вариатор ранее заменяли: фактически установленный узел может отличаться от ожидаемой комплектации.

Как подобрать колокол

Перед заказом сопоставьте деталь со снятым колоколом. Проверьте посадочную часть, внутреннюю рабочую зону и наружный контур, сравните расположение отверстий и способ крепления. Совпадение присоединительных элементов и фактической конфигурации трансмиссии важнее выбора только по общему наименованию Honda Dio. Такое сравнение помогает понять, соответствует ли колокол конкретной сборке заднего вариатора.

При подборе также оцените состояние снятой детали. Если на её рабочей поверхности заметны перегрев, глубокие повреждения или значительная выработка, проверьте контактировавшие с ней колодки. При деформации или других дефектах следует осмотреть и остальные компоненты узла. Комплексная проверка позволяет определить, достаточно ли заменить колокол или обслуживание требуется нескольким сопряжённым деталям.

Установка и проверка узла

Колокол устанавливается в составе заднего вариатора. Перед монтажом очистите посадочные и контактные поверхности от загрязнений, ещё раз сравните новую и демонтированную детали и убедитесь, что их конфигурация и крепление совпадают. Замену удобно совместить с осмотром колодок сцепления, пружин, подвижных элементов ведомого шкива и приводного ремня. Контактные поверхности всех сопряжённых компонентов не должны оставаться без внимания при заметных признаках износа.

После диагностики колокол подходит для восстановления обслуживаемого узла Honda Dio, когда требуется заменить деталь с изношенной, перегретой, деформированной или повреждённой рабочей поверхностью. Правильный выбор основывается на сравнении со снятым элементом и проверке установленной трансмиссии.

Характеристики

• тип детали: колокол сцепления;
• расположение: задний вариатор;
• узел: автоматическое центробежное сцепление;
• назначение: скутер Honda Dio;
• конструкция: чашеобразная, с круглыми отверстиями.
