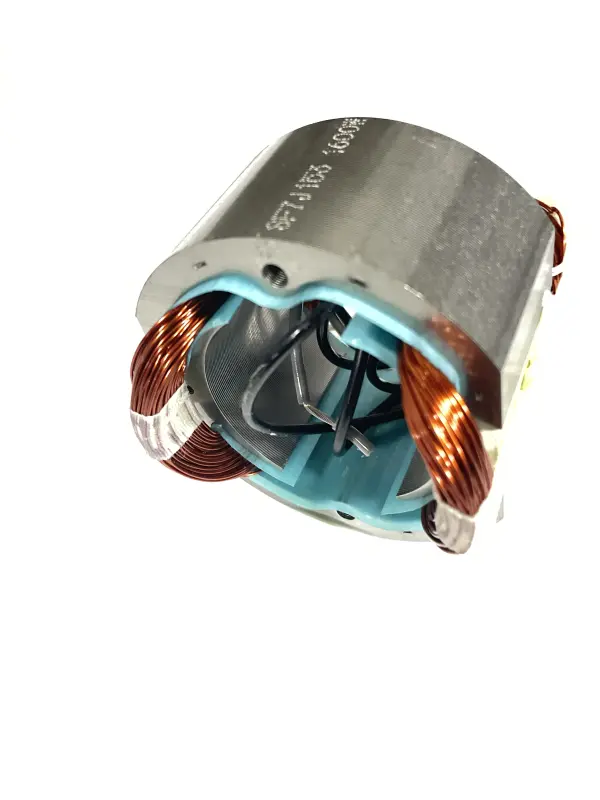

Статор для электропилы 7J153 SVET

Статор для электропилы 7J153 SVET

Статор 7J153 предназначен для ремонта моторного блока совместимой электропилы. Это неподвижная часть электродвигателя, которая формирует электромагнитное поле и обеспечивает работу якоря. Деталь выбирают для замены штатного статора при повреждении обмотки и связанных с ним нарушениях в работе двигателя.

Конструкция статора включает металлический сердечник, медные обмотки и выводы для подключения внутри моторного блока. Все эти элементы должны соответствовать исполнению конкретной пилы. Даже небольшие различия в контуре сердечника, точках крепления, расположении проводов или способе подключения могут помешать правильной установке, поэтому запчасть нельзя подбирать только по общему назначению или внешнему сходству.

Как правильно подобрать статор

Основной ориентир при выборе — обозначение 7J153 на прежнем статоре. Дополнительно сравните снятую деталь с новой по форме сердечника, расположению крепёжных отверстий, конфигурации обмоток и выводов. Важно проверить не один отдельный признак, а их совокупность: совпадающее обозначение должно дополняться соответствующей геометрией и аналогичным расположением элементов подключения.

Статор не является универсальной запчастью для всех электропил. Одинаковый принцип работы не означает, что детали с похожей конструкцией взаимозаменяемы. Точная сверка перед заказом позволяет выбрать компонент, который устанавливается в предусмотренное место без изменения корпуса, креплений, проводки или других элементов моторного узла.

Когда требуется замена

Эта деталь подходит для адресного ремонта, если штатный статор с обозначением 7J153 имеет повреждённую обмотку и установлена совместимость по конструкции. При этом перед заменой стоит оценить весь моторный узел. Нарушение работы электропилы не всегда вызвано только статором: похожие проявления могут быть связаны с якорем, щётками, выключателем, контактами или соединениями.

Перед разборкой обязательно отключите электропилу от сети. После снятия корпуса осмотрите прежний статор, проводку и контакты, проверьте состояние соединений и сопоставьте расположение всех элементов. Если обозначение, форма сердечника, крепёжные точки, обмотки и выводы совпадают, запчасть можно использовать для восстановления двигателя.

Установка в моторный блок

Монтаж выполняют с сохранением исходной схемы размещения детали и штатных соединений. Статор должен ровно занять предусмотренное посадочное место, а крепёж — соответствовать первоначальной конструкции пилы. Провода укладывают аккуратно, без натяжения и попадания в зону подвижных частей. После подключения необходимо убедиться, что выводы закреплены правильно, соединения восстановлены, а проводка не мешает работе якоря.

При ремонте важно не дорабатывать неподходящую деталь и не изменять крепёж ради установки. Если геометрия, отверстия или выводы отличаются от снятого статора, совместимость не подтверждена. Статор 7J153 SVET выбирают именно для точечной замены соответствующей штатной детали, когда требуется восстановить исправную работу моторного блока электропилы.
