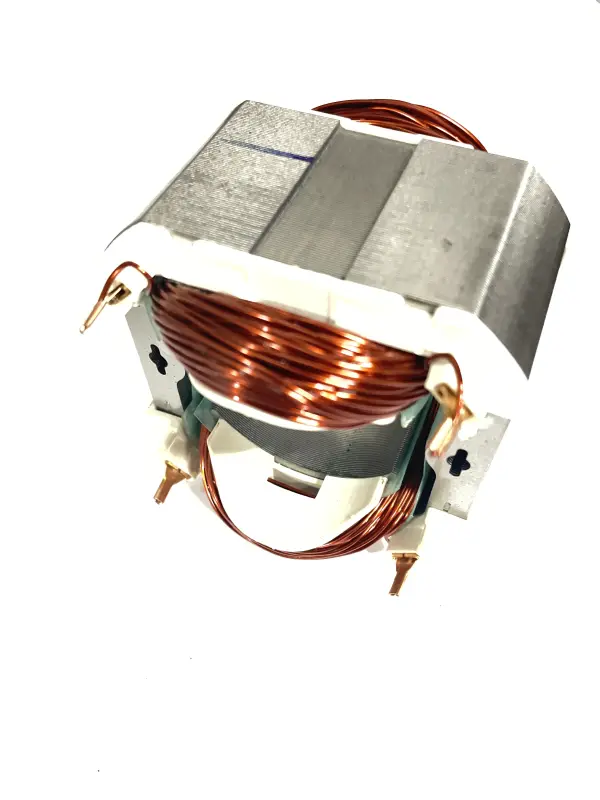

Статор боковой электропилы 3000 7J112 SVET

Статор боковой электропилы 3000 7J112 SVET

Статор 7J112 предназначен для ремонта боковой электропилы с обозначением 3000. Это неподвижная часть электродвигателя, состоящая из обмотки и магнитопровода и работающая совместно с якорем. Деталь выбирают для восстановления инструмента в тех случаях, когда диагностика указывает на неисправность статора и требуется замена именно этого узла.

При подборе важно учитывать не только общее название электропилы. Инструменты похожего внешнего вида и исполнения могут отличаться конструкцией корпуса двигателя, посадочными местами, расположением креплений и выводов. Поэтому перед заказом сравните статор со снятой деталью по обозначению 7J112, форме сердечника, конфигурации узла и размещению электрических соединений. Такой подход помогает избежать ошибки при выборе запчасти для конкретного исполнения пилы.

Размеры и проверка совместимости

Размеры статора: L=82, L1=50, D=49, D1=70, D2=80 мм. Все параметры следует проверять вместе, сопоставляя их с соответствующими замерами старого узла. Совпадение только одной длины или одного диаметра недостаточно для вывода о взаимозаменяемости. Даже при одинаковом назначении детали могут различаться посадкой в корпусе, формой магнитопровода, положением выводов или точками крепления.

Для уверенного подбора сначала уточните, что ремонтируемая пила относится к боковому исполнению 3000, затем проверьте обозначение 7J112 и полный набор размеров. После этого сопоставьте конструкцию сердечника, крепления и направление вывода проводов. Статор подходит для ремонта только при точном совпадении этих признаков со снятой запчастью.

Характеристики

• тип детали: статор электропилы;
• назначение: ремонт электрической части инструмента;
• исполнение инструмента: боковая электропила 3000;
• обозначение статора: 7J112;
• размер L: 82 мм;
• размер L1: 50 мм;
• размер D: 49 мм;
• размер D1: 70 мм;
• размер D2: 80 мм;
• брендовое обозначение: SVET.

Диагностика и установка

Статор устанавливают после того, как неисправность узла подтверждена диагностикой. Если причина отказа электропилы еще не определена, проверьте состояние якоря, выключателя, кабеля и контактов. Это позволяет отделить неисправность статора от проблем в других элементах электрической части и приобрести именно ту деталь, которая требуется для ремонта.

Для замены необходимо разобрать корпус двигателя и аккуратно отсоединить электрические соединения. Перед монтажом осмотрите сопрягаемые детали и посадочную зону, удалите накопившуюся пыль и убедитесь, что новый статор располагается в корпусе без перекоса. Крепления и выводы должны занимать предусмотренное конструкцией положение.

При сборке следите, чтобы провода не попадали между элементами корпуса и не пережимались при затягивании креплений. Также важно сохранить правильное расположение электрических соединений. Если конструкция, обозначение или хотя бы один из контрольных размеров отличается от снятого статора, устанавливать деталь без дополнительной проверки совместимости не следует.
