Крышка тормоза цепи FORESTER для STIHL MS 230/250

Крышка тормоза цепи FORESTER для STIHL MS 230 и MS 250

Корпусная деталь предназначена для бензопил STIHL серий MS 230 и MS 250 и закрывает зону механизма тормоза цепи. Она помогает отделить расположенные внутри детали от опилок, пыли и случайного контакта, а также занимает предусмотренное место в сборке тормозного механизма. Это практичный вариант для ремонта пилы, у которой штатная крышка треснула, деформировалась, получила повреждения в местах крепления или перестала нормально прилегать к корпусу.

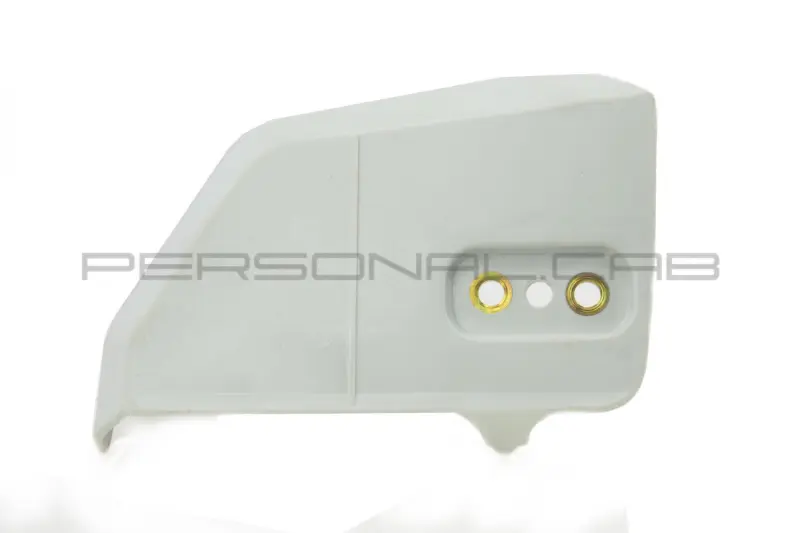

Крышка FORESTER выполнена как отдельная формованная деталь светло-серого цвета. В ее конструкции предусмотрены два отверстия с металлическими втулками и небольшое центральное отверстие. Контур имеет выступы, углубления и посадочные участки, соответствующие своему месту на бензопиле. Именно геометрия корпуса и расположение отверстий важны при подборе: соседние детали тормозного механизма должны размещаться без перекоса, а сама крышка — садиться на штатную позицию без подрезки и сверления.

Что проверить перед заказом

• Модель бензопилы. Для этой позиции подтверждены STIHL MS 230 и STIHL MS 250. Совместимость с другими сериями по внешнему сходству принимать нельзя.
• Исполнение конкретной пилы. В семействе MS 230/250 применяются разные варианты натяжения цепи и связанные с ними варианты боковых деталей. Сопоставьте конфигурацию своей бензопилы со старой крышкой до начала ремонта.
• Форму и посадочные точки. Сравните общий контур, направление выступов, положение двух втулок, центрального отверстия и краев, которые примыкают к корпусу.
• Состояние соседних деталей. Трещина крышки может быть не единственной причиной неисправности. При разборке проверьте тормозную ленту, пружины, рычаг, крепежные места и передний защитный щиток; изношенные или деформированные детали оценивают отдельно.

Когда требуется замена

Поводом для установки новой крышки служат трещины, сколы, деформация, разбитые посадочные отверстия и повреждения краев. Проблему нельзя компенсировать чрезмерной затяжкой крепежа: перекошенная деталь не должна принудительно притягиваться к корпусу. Если старая крышка неплотно садится, задевает соседние части или не удерживается в предусмотренном положении, сначала определяют причину повреждения и только затем собирают механизм с исправной деталью.

Установка и проверка

Перед монтажом бензопилу очищают от опилок и загрязнений в зоне тормоза, осматривают посадочные поверхности и проверяют, не осталось ли обломков старой крышки. Новая деталь должна устанавливаться по штатному контуру, а отверстия — совпадать с крепежными точками без бокового усилия. Используйте подходящий крепеж и не изменяйте форму крышки, чтобы устранить несовпадение: такое несовпадение указывает на неверно выбранное исполнение либо на деформацию соседних частей.

Обслуживание тормоза цепи требует аккуратной сборки, поскольку от взаимного положения его деталей зависит нормальное включение и освобождение цепи. Если нет опыта ремонта этого механизма, установку лучше поручить специалисту. После сборки проверьте свободное движение переднего защитного щитка, включение и освобождение тормоза, а перед работой — способность тормоза остановить цепь в соответствии с инструкцией бензопилы. Крышка FORESTER подходит для восстановления конкретной корпусной части на MS 230 или MS 250; окончательный выбор делают по модели, версии механизма и полному совпадению посадочной геометрии.
