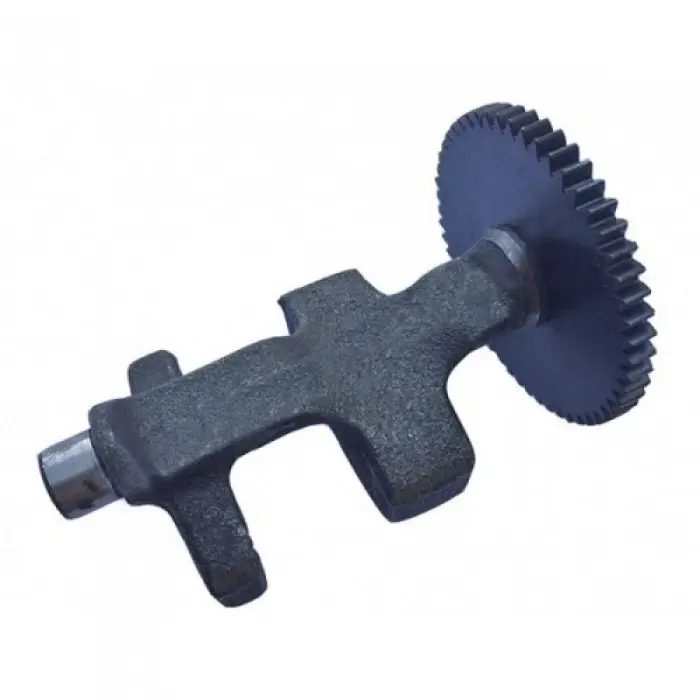

Балансировочный вал с шестерней Z-53 для двигателей 178F/186F DIGGER

Балансировочный вал с шестерней Z-53 DIGGER для 178F/186F

Деталь предназначена для ремонта балансирного механизма одноцилиндровых дизельных двигателей семейства 178F/186F, применяемых на мотоблоках. В комплектную конструкцию уже входит приводная шестерня на 53 зуба. Вал взаимодействует с коленчатым валом через зубчатое зацепление и вращается в согласованной с ним фазе, чтобы частично компенсировать инерционные колебания двигателя. Такое исполнение помогает уменьшить вибрационную нагрузку на корпус и крепления, а также поддерживать более ровную работу исправного мотора.

Назначение и конструкция

Балансир имеет профилированные противовесы, опорные участки вала и установленную шестерню. Во время работы противовесы создают направленное компенсирующее усилие, поэтому состояние детали влияет не только на ощущаемую вибрацию, но и на характер работы зубчатого привода. Износ зубьев, опорных поверхностей или посадок способен сопровождаться усилением вибрации, посторонним шумом в зоне зацепления и менее равномерной работой двигателя. Эти признаки требуют диагностики всего балансирного механизма, поскольку похожие проявления могут иметь и другие причины.

Вал поставляется вместе с шестерней Z-53, что позволяет заменить обе связанные части одной сборкой и не переставлять на новый вал уже изношенную приводную деталь. Однако количество зубьев определяет конкретный вариант исполнения. Для двигателей этого семейства встречаются балансиры с разными шестернями, поэтому одного обозначения 178F или 186F недостаточно для окончательного подбора.

Что проверить перед выбором

До установки сопоставьте новую деталь с демонтированным валом и конструкцией своего двигателя. Основными ориентирами служат индекс двигателя, число зубьев шестерни, расположение и форма противовесов, диаметры и длина опорных участков, общая длина, а также положение шестерни относительно корпуса балансира. Обозначение Z-53 означает наличие 53 зубьев. Если на снятой детали установлена шестерня с другим числом зубьев, подбирать вал только по мощности мотора нельзя.

• Тип детали: балансировочный вал двигателя с установленной приводной шестерней.
• Каталожное применение: дизельные двигатели 178F/186F мощностного класса 6–9 л.с., используемые на мотоблоках.
• Исполнение шестерни: Z-53, то есть 53 зуба; этот параметр необходимо сверить до разборки и монтажа.
• Назначение: компенсация части инерционных колебаний при синхронном вращении с коленчатым валом.
• Бренд: DIGGER.

Замена и установка

При ремонте следует осмотреть сопряжённую шестерню привода, опоры в корпусе и остальные детали балансирного механизма. Новая шестерня не должна работать с повреждённым или неправильно подобранным ответным зацеплением. Перед окончательной сборкой вал должен свободно располагаться в штатных опорах без перекоса и заедания. Фазу его вращения относительно коленчатого вала выставляют по процедуре, предусмотренной для конкретной модификации двигателя; произвольная установка способна привести к усилению колебаний вместо их компенсации.

После сборки механизм полезно провернуть вручную и убедиться в свободном ходе, корректном зацеплении и отсутствии контакта противовесов с соседними деталями. Первый запуск выполняют с контролем постороннего шума и вибрации. Если двигатель ранее работал с повреждёнными зубьями или заметным люфтом вала, одной установки новой детали может быть недостаточно: состояние сопряжённых поверхностей и привода также влияет на результат ремонта.

Этот вал подходит для ремонта только при совпадении фактического исполнения двигателя и шестерни Z-53. Тщательная сверка геометрии со снятой деталью позволяет избежать ошибки между внешне похожими вариантами балансировочных валов 178F и 186F.
