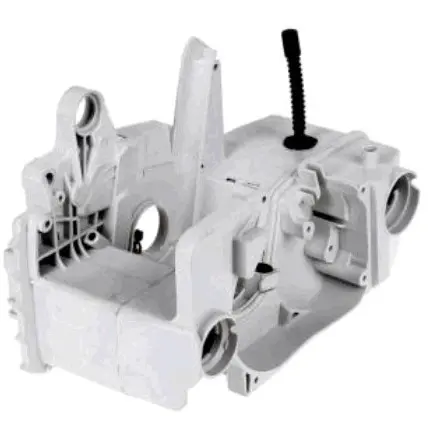

Картер бензопилы Woodman для Stihl MS 210/230/250

Картер Woodman для бензопил Stihl MS 210, MS 230 и MS 250

Корпусная деталь предназначена для восстановления бензопил моделей MS 210, MS 230 и MS 250. Картер образует основу силовой части пилы: на нем размещаются двигатель и связанные с ним механизмы, а предусмотренные посадочные места задают положение устанавливаемых компонентов. Деталь используют при серьезном ремонте, когда прежний корпус получил трещины, деформировался либо имеет поврежденные крепления и уже не позволяет надежно собрать пилу.

Назначение и особенности конструкции

У бензопил этой серии корпус двигателя и топливный бак выполнены как единая корпусная часть. Поэтому состояние картера влияет не только на установку двигателя, но и на размещение топливных соединений, элементов системы смазки цепи, тормоза цепи, натяжителя и других деталей, которые снимаются при разборке. Картер Woodman рассчитан на восстановление исходной компоновки соответствующей модели без переделки назначения пилы.

Конструкция имеет несколько монтажных зон, технологические проемы, опорные стойки и горловины. Такая форма требует точного совпадения с прежним корпусом: одного названия модели недостаточно, если бензопила относится к особому исполнению или выпускалась в другой конфигурации. Перед заказом сравнивают общую геометрию, расположение крепежных точек, форму проемов и исполнение прилегающих деталей.

Что проверить при подборе

• Модель бензопилы. Подтверждено применение для Stihl MS 210, MS 230 и MS 250. Обозначения модели нужно читать полностью, поскольку версии с дополнительными индексами могут отличаться конструкцией.
• Исполнение натяжителя цепи. Для этой серии встречаются стандартная и быстродействующая системы натяжения. Сравните расположение креплений натяжителя, усиливающей детали и заднего винта с буртиком.
• Конфигурация корпуса. Сопоставьте горловины, опорные стойки, отверстия, резьбовые точки и места установки соседних механизмов со снятым картером.
• Модификация и период выпуска. У некоторых пил одной модельной серии применялись разные варианты корпусных деталей, поэтому перед покупкой требуется проверка фактического исполнения техники.
• Состояние переносимых компонентов. Во время разборки оценивают пригодность шлангов, уплотнений, крепежа, амортизирующих деталей и соединений. Изношенные сопутствующие части не следует возвращать в собранную пилу без проверки.

Установка и контроль после ремонта

Замена картера относится к глубокой разборке бензопилы. Для снятия прежнего корпуса демонтируют двигатель, тормоз цепи, натяжитель, модуль зажигания и соединения масляного насоса. Работу выполняют последовательно, сохраняя правильное положение деталей и применяя предусмотренные для конкретной версии крепления. Резьбовые соединения в корпусных компонентах затягивают с нормированным усилием, чтобы не повредить посадочные точки.

Перед сборкой очищают сопрягаемые поверхности и проверяют отсутствие дефектов на переставляемых деталях. После установки контролируют топливные шланги, вентиляцию бака, соединения системы смазки цепи и герметичность двигателя. Такой контроль помогает исключить утечки и подсос воздуха, которые могут появиться из-за поврежденного уплотнения или неправильно установленного соединения.

Картер Woodman подходит для комплексного восстановления Stihl MS 210, MS 230 или MS 250 при подтвержденном совпадении исполнения. Тщательное сравнение со снятой деталью до начала ремонта упрощает сборку и позволяет заранее определить, какие крепления, уплотнения и прилегающие компоненты также нуждаются в обслуживании.
