Амортизатор рукоятки бензопил Stihl MS 341/361 WOODMAN

Амортизатор рукоятки для Stihl MS 341 и MS 361

Амортизатор WOODMAN предназначен для восстановления антивибрационной системы рукоятки бензопил Stihl MS 341 и MS 361. Во время работы двигатель и режущая гарнитура создают колебания, а система демпферов уменьшает их передачу на руки оператора. Исправная опора сохраняет предусмотренное разделение корпуса и рукоятки, поэтому пила лучше удерживается и предсказуемее реагирует на движения пользователя.

В конструкции бензопил этой серии применяется несколько резиновых буферов и пружин, соединяющих силовую часть с корпусом бака и системой рукояток. Представленная деталь относится именно к креплению рукоятки. Она не заменяет остальные опоры пилы, поэтому при ремонте необходимо определить расположение повреждённого амортизатора и сопоставить новую деталь со снятой по форме основания, точкам крепления и профилю верхней части.

Что проверить при подборе

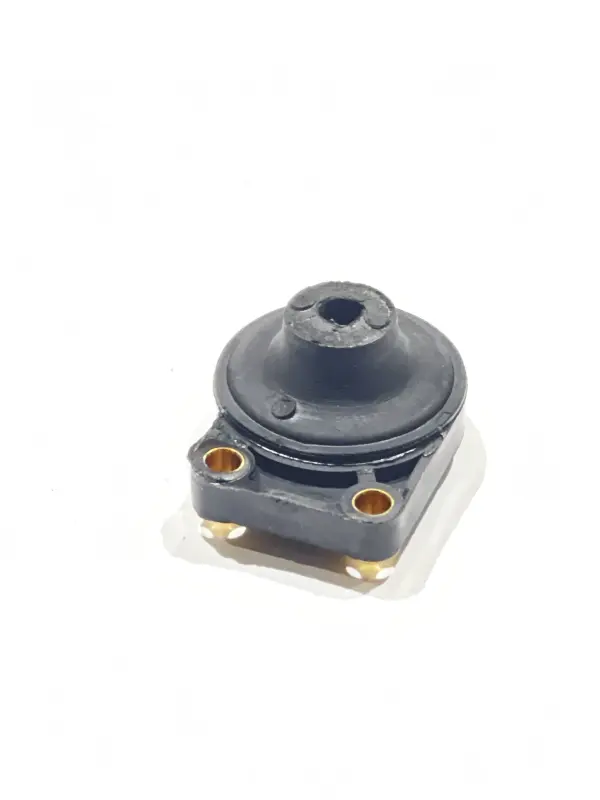

Основной критерий совместимости — модель бензопилы: MS 341 либо MS 361. Одного совпадения серии недостаточно, поскольку в антивибрационной системе установлены разные по форме и расположению детали. До установки сравните конфигурацию старой опоры с этой версией: компактное прямоугольное основание, два монтажных отверстия со втулками, округлая демпфирующая часть и центральное отверстие сверху. Расположение отверстий и направление установки должны соответствовать посадочному месту на пиле.

• Назначение: уменьшение передачи колебаний от корпуса бензопилы к системе рукояток.
• Совместимые модели: Stihl MS 341 и Stihl MS 361.
• Место применения: антивибрационное крепление рукоятки бензопилы.
• Исполнение: формованная демпфирующая часть на основании с двумя крепёжными отверстиями.
• Производитель детали: WOODMAN.

Такое сравнение особенно важно после предыдущего ремонта, когда на пиле могли быть установлены детали другого исполнения. Не выбирайте амортизатор только по общему названию модели: проверьте количество отверстий, расстояние между точками крепления, форму прилегающих поверхностей и положение центрального отверстия. Если снятая опора заметно разрушена, ориентируйтесь также на ответную часть корпуса и схему расположения остальных демпферов.

Когда требуется замена

Поводом для проверки служат трещины и разрывы демпфирующей части, проседание опоры, деформация основания, стук в районе рукоятки, чрезмерное перемещение корпуса относительно ручек или заметное усиление вибрации. Эти признаки нельзя оценивать изолированно: похожее поведение возможно при повреждении другой опоры, пружины или крепежа. Осмотрите всю антивибрационную систему и убедитесь, что рукоятка и корпус не имеют повреждений в местах установки.

Сервисная документация для семейства MS 341/361 предусматривает совместную проверку резиновых буферов и пружин. Повреждённые компоненты системы рекомендуется заменять комплектно, чтобы опоры работали согласованно. Перед сборкой очистите посадочные поверхности, проверьте состояние крепежа и установите деталь в том же положении, которое предусмотрено конструкцией пилы. Перекос основания, неправильная ориентация или зажатие демпфирующей части могут помешать нормальному перемещению подвески.

Практический результат ремонта

Правильно подобранный амортизатор возвращает рукоятке предусмотренную виброизоляцию и устраняет лишний люфт, вызванный разрушением опоры. После сборки проверьте фиксацию креплений и отсутствие контакта деталей, которые должны быть разделены демпферами. Если повышенная вибрация или стук сохраняются, продолжать эксплуатацию без проверки остальных опор не следует: система работает как единый комплект, и состояние каждого её компонента влияет на поведение бензопилы.
