Постель распредвала с коромыслами Honda SH 150

Постель распредвала с коромыслами Honda SH 150

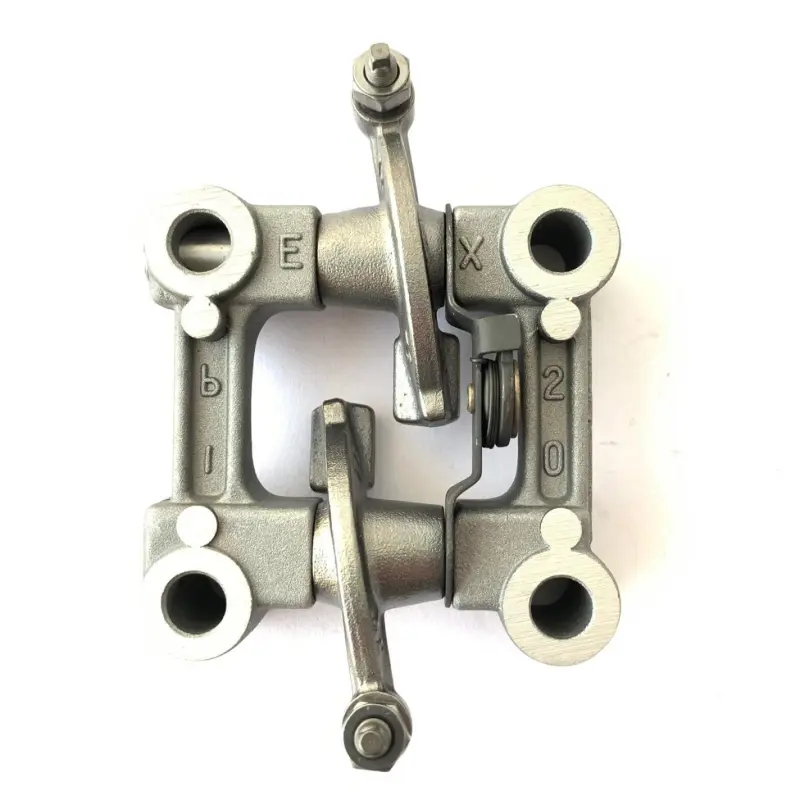

Сборочная деталь предназначена для верхней части головки цилиндра четырехтактного скутера Honda SH с двигателем класса 150 см³. Постель размещает и удерживает распредвал в заданном положении, а два установленных коромысла передают движение его кулачков клапанам. Такой формат подходит для ремонта газораспределительного механизма, когда требуется заменить не одно коромысло, а связанную с ним опорную сборку.

Распредвал и коромысла постоянно взаимодействуют при работе двигателя. Профиль кулачка отклоняет соответствующее коромысло, после чего оно воздействует на клапан. В конструкции предусмотрены регулировочные винты с контргайками: после монтажа они позволяют выставить клапанные зазоры по значениям, указанным для конкретной модификации скутера. Четыре крепежных отверстия формируют схему установки постели на головку цилиндра.

Назначение детали при ремонте

Постель распредвала меняют после дефектовки верхней части двигателя, если обнаружены износ или повреждение опорных поверхностей, люфт коромысел на осях, следы задиров на контактных участках, поврежденная резьба регулировочных винтов либо нарушение посадки сборки. Посторонний шум в клапанном механизме и нестабильный зазор сами по себе не определяют неисправную деталь: перед заменой проверяют распредвал, коромысла, их оси, клапаны и состояние смазки. Такой подход помогает устранить причину, а не только один из ее признаков.

Сборка с уже установленными коромыслами удобна при комплексном восстановлении верхней части головки: взаимосвязанные детали можно заменить вместе и затем выполнить общую проверку привода клапанов.

Как проверить совместимость

Обозначения Honda SH и 150 см³ — основные ориентиры, но их недостаточно для окончательного подбора. Семейство SH 150 выпускалось в разных поколениях, а устройство распредвала, коромысел и их осей менялось. До покупки необходимо уточнить год выпуска, точную модификацию, код двигателя или данные рамы и сопоставить их с применяемостью запчасти. Особенно важна такая проверка для скутеров переходных годов и техники с ранее замененным двигателем.

Снятая постель дает дополнительные точки сравнения: расположение и расстояние между четырьмя крепежными отверстиями, форма корпуса, положение опор распредвала, конфигурация коромысел и осей, размещение регулировочных винтов, сопрягаемые плоскости и проходы для смазки. Все эти признаки должны совпадать. Похожая внешне деталь от другого поколения может отличаться посадкой и не должна устанавливаться с усилием или доработкой.

Рекомендации по установке

Замена связана с разборкой клапанного механизма и привода распредвала, поэтому ее выполняют на чистом двигателе по руководству именно для обслуживаемой версии Honda SH 150. Перед сборкой очищают сопрягаемые поверхности, проверяют состояние кулачков и опор распредвала, осей и контактных площадок коромысел. Трущиеся поверхности при сборке смазывают моторным маслом в соответствии с сервисной процедурой.

Крепеж постели затягивают в установленной производителем последовательности и с моментом для конкретного двигателя: неравномерная затяжка способна нарушить посадку. После монтажа выставляют клапанные зазоры, проверяют метки фаз газораспределения и работу натяжителя цепи. Перед запуском коленчатый вал проворачивают вручную и убеждаются, что механизм движется свободно, а метки возвращаются в правильное положение. Грамотный подбор и установка позволяют восстановить штатное взаимодействие распредвала, коромысел и клапанов без случайного смешивания деталей разных версий.
