Светодиодная фара JPX для квадроцикла ATV в сборе

Светодиодная фара JPX для ATV в сборе

Круглая LED-фара предназначена для переднего освещения китайского квадроцикла и поставляется как собранный световой блок. В одном корпусе объединены прозрачная оптическая часть, несколько светодиодных зон и крепления. Такой формат подходит для ремонта, когда требуется заменить фару целиком из-за повреждения рассеивателя, отказа светодиодов или деформации крепежной части, а не подбирать стекло и источник света по отдельности.

Конструкция и назначение

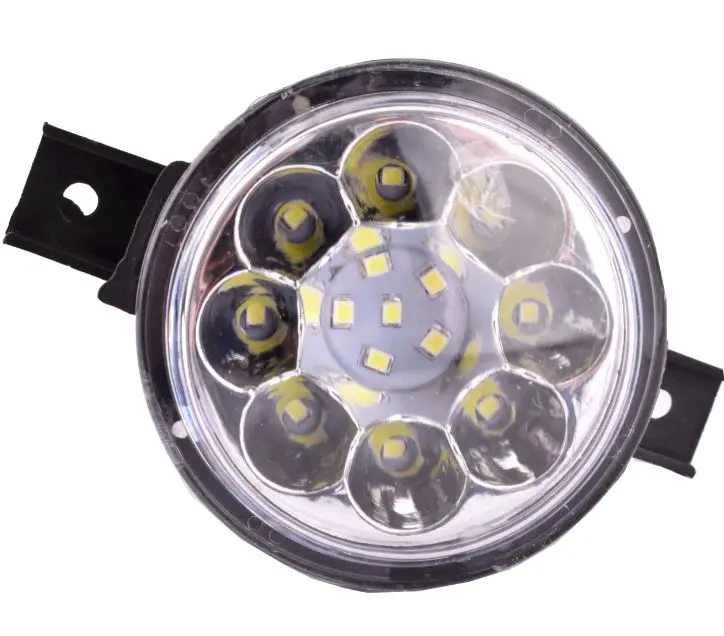

Оптическая часть имеет круглую форму. Светодиоды распределены между центральной площадкой и отдельными линзованными секциями по окружности. По бокам корпуса расположены две противоположные плоские крепежные площадки с отверстиями. Эта геометрия важна при установке: фара должна совпасть со штатным местом не только по внешнему диаметру, но и по положению боковых опор, расстоянию между ними и доступному пространству за корпусом.

Исполнение в сборе упрощает замену поврежденной оптики: на квадроцикл устанавливается цельный LED-блок с собственной оптической частью. При этом обозначение ATV указывает на назначение для квадроциклов, но не означает одинаковую посадку на всех моделях. У разных рам, облицовок и передних кронштейнов могут отличаться крепеж, глубина ниши и подключение, поэтому совместимость определяют по фактической конструкции техники.

Что проверить при подборе

• Форму и габариты: сопоставьте наружный диаметр круглого корпуса, его глубину и свободное место в передней части квадроцикла.
• Крепление: сравните расположение двух боковых площадок, расстояние между точками фиксации, диаметр отверстий и ориентацию фары относительно облицовки.
• Подключение: проверьте тип разъема, количество контактов, рабочее напряжение и полярность штатной проводки. Эти параметры должны соответствовать LED-блоку до первого включения.
• Световой режим: убедитесь, что штатная схема управления квадроцикла рассчитана на функции устанавливаемой фары. Не следует выбирать деталь только по круглой форме.
• Положение провода: оцените направление выхода проводки и возможность проложить ее без натяжения, перегиба и контакта с подвижными деталями.

Замена и установка

Перед монтажом полезно осмотреть не только старую фару, но и сопряженные детали: кронштейн, крепеж, разъем и участок проводки рядом с передней облицовкой. Люфт опоры, окисленные контакты или поврежденный провод могут сохранять неисправность даже после установки нового светового блока. Если прежняя фара разбита, проверьте посадочное место на перекос и удалите загрязнения, которые мешают корпусу занять правильное положение.

Крепеж затягивают равномерно, без принудительного изгиба боковых площадок. Корпус не должен упираться в облицовку, рулевые детали или элементы подвески во всем диапазоне их движения. После подключения сначала проверяют стабильность включения, затем положение светового пучка. Направление света регулируют так, чтобы освещалась рабочая зона перед квадроциклом и свет не был поднят чрезмерно высоко.

Фара JPX подходит как готовое решение для восстановления переднего LED-освещения ATV при точном совпадении посадки и параметров подключения. Для уверенного выбора сравните новую деталь со снятой фарой по нескольким признакам одновременно: круглому корпусу, боковым креплениям, глубине, разъему и электрическим параметрам. Такой подход надежнее подбора только по названию техники.
