Защитный кожух для болгарки 230 мм, посадка Ø54 мм

Защитный кожух для УШМ 230 мм с посадкой Ø54 мм

Боковой кожух предназначен для угловой шлифовальной машины типоразмера 230 мм. Он охватывает часть зоны вращения диска, ограничивает прямой выброс искр, абразивных частиц и стружки в сторону пользователя. Деталь подходит для восстановления инструмента, если штатный кожух деформирован, утрачен, плохо удерживается на посадочном месте либо мешает свободному ходу оснастки.

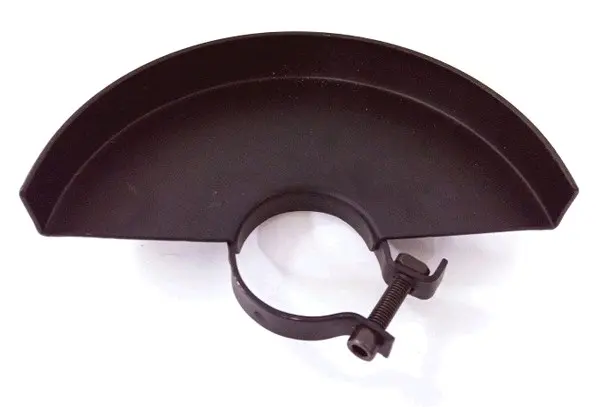

Конструкция состоит из полукруглого экрана с отбортованным краем и посадочного кольца со стяжным винтом. Кольцо устанавливается вокруг шейки редуктора, а винтовой зажим удерживает выбранное положение. Такое исполнение позволяет развернуть закрытую часть кожуха относительно направления работы, после чего надежно закрепить ее на корпусе инструмента.

Что проверить при подборе

Кожух нельзя выбирать только по внешнему сходству или общему обозначению болгарки. Главные ориентиры этой модели — типоразмер 230 мм и внутренний диаметр посадочного кольца 54 мм. Перед заказом желательно снять старую деталь и измерить наружный диаметр шейки редуктора в месте установки.

• Посадка: диаметр установочного места инструмента должен соответствовать 54 мм. Слишком свободное кольцо не обеспечит устойчивой фиксации, а меньшее посадочное место не позволит правильно затянуть зажим.
• Размер кожуха: исполнение 230 мм должно соответствовать используемому классу диска и конструкции конкретной УШМ. Установка кожуха меньшего типоразмера недопустима, если оснастка не помещается внутри экрана.
• Способ крепления: модель рассчитана на кольцевую посадку под винтовой зажим. На инструменте должно быть подходящее цилиндрическое место возле редуктора.
• Положение деталей: после установки экран не должен касаться диска, фланцев, корпуса редуктора или других подвижных частей при любом выбранном угле.
• Геометрия: сравните ширину экрана, расположение посадочного кольца и доступ к стяжному винту со старым кожухом. Это особенно важно, когда для модели УШМ не заявлена отдельная совместимость.

Установка и регулировка

Перед монтажом инструмент отключают от источника питания и снимают диск. Посадочное кольцо размещают на предусмотренной шейке редуктора, затем поворачивают экран в положение, при котором закрытая часть отделяет пользователя от зоны выброса частиц. Стяжной винт затягивают равномерно, не деформируя кольцо и не изменяя его геометрию.

После фиксации кожух не должен самопроизвольно проворачиваться от легкого усилия. Установленный диск необходимо вручную прокрутить и убедиться, что по всей окружности сохраняется зазор. Если экран касается оснастки, кольцо садится с перекосом или зажим не удерживает положение, работу не начинают: сначала повторно проверяют размер посадки и правильность монтажа.

Когда кожух следует заменить

Замена необходима при заметной деформации экрана, повреждении посадочного кольца или стяжного винта, ослаблении зажима и постоянном смещении детали. Также новый кожух нужен, если прежний установлен с перекосом и уменьшает зазор до диска. Исправная форма и плотная посадка помогают сохранять предусмотренное положение экрана при работе и смене оснастки.

Модель выбирают как размерную запчасть, а не как универсальный аксессуар для любых болгарок на 230 мм. Для уверенного подбора сопоставьте три параметра: типоразмер кожуха 230 мм, посадочный диаметр 54 мм и кольцевое крепление под винтовой зажим.
