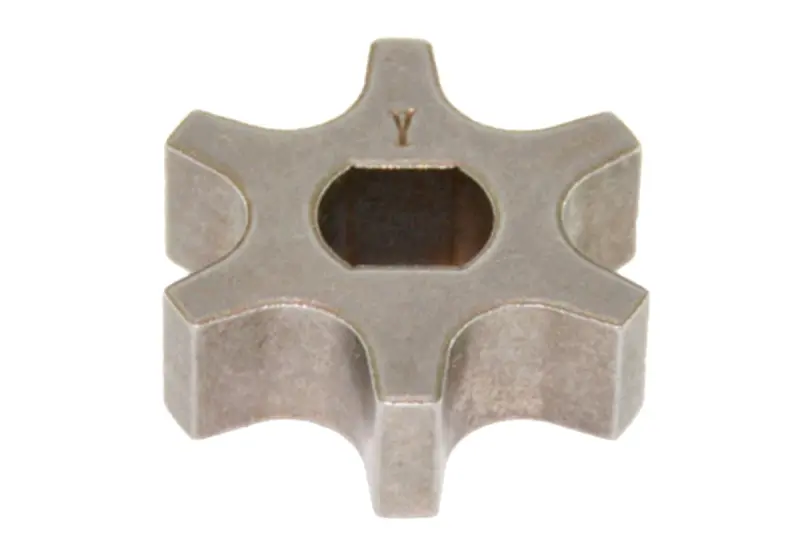

Ведущая звезда электропилы Sadko, 6 лучей, D30×8/10×H8 мм

Ведущая звезда электропилы Sadko D30×8/10×H8 мм

Венец привода передает вращение на пильную цепь: ее ведущие звенья последовательно входят в промежутки между шестью лучами звезды и перемещают гарнитуру по шине. Деталь предназначена для ремонта электропил Sadko, в которых применяется венец с наружным диаметром 30 мм, посадочным размером 8×10 мм и высотой 8 мм. Совпадение всех параметров обязательно, поскольку похожие снаружи звезды выпускаются с иной посадкой и высотой.

Конструкция и основные размеры

Звезда выполнена в виде отдельного шестилучевого венца с центральным продолговатым отверстием. Наружный размер D составляет 30 мм, два размера посадки d — 8 и 10 мм, а общая высота H — 8 мм. Такая конфигурация определяет положение детали на приводе и ее взаимодействие с ведущими звеньями цепи. При подборе недостаточно учитывать только марку пилы или наружный диаметр: вариант 8×10×8 мм нельзя заменять близким по форме венцом высотой 9,5, 10 либо 12 мм без прямого указания в документации конкретного инструмента.

Перед заказом снимите старую звезду и сопоставьте число лучей, наружный диаметр, оба размера центрального отверстия и высоту. Проверьте также общую форму посадки и расположение выступов относительно корпуса пилы. Если измерение выполняется штангенциркулем, очищайте деталь от опилок и загрязнений: налет в центральном отверстии или выработка на краях могут исказить результат. Для этой позиции контрольными значениями являются 30 мм, 8×10 мм и 8 мм.

Когда венец требует замены

Приводную звезду регулярно осматривают вместе с цепью и шиной. Поводом для замены служат выраженные канавки в местах контакта с ведущими звеньями, неравномерная выработка лучей, сколы, трещины или деформация посадочного отверстия. Изношенная звезда способна нарушать направление движения цепи, ускорять износ ее ведущих звеньев и паза шины, а также способствовать сходу гарнитуры. Установка новой цепи на сильно выработанный венец тоже нежелательна: контактные поверхности сопряженных деталей должны работать без глубоких следов износа.

Если цепь идет неровно, быстро ослабевает либо появляются следы односторонней выработки, необходимо проверять не только натяжение. Осмотрите ведущую звезду, паз и кромки шины, ведущие звенья цепи и посадочное место привода. Замена одного венца не устранит проблему, если рядом остались поврежденная цепь, сильно изношенная шина или загрязненная посадка.

Ключевые параметры

• Назначение: передача вращения на цепь электропилы.
• Исполнение: отдельный венец с шестью лучами.
• Наружный диаметр D: 30 мм.
• Посадочный размер d: 8×10 мм.
• Высота H: 8 мм.
• Применение: электропилы Sadko с полностью совпадающей геометрией привода.

Установка и проверка после ремонта

До разборки электропилу отключают от электросети. Крышку, шину и цепь снимают в порядке, предусмотренном руководством конкретной модели. Посадочное место очищают, затем проверяют его состояние и устанавливают венец без перекоса и принудительной подгонки. Цепь должна правильно охватывать звезду, а ее ведущие звенья — располагаться в пазу шины. После сборки выставляют натяжение по инструкции пилы и убеждаются, что гарнитура перемещается равномерно.

Эта звезда подходит для ремонта только при полном совпадении размеров и шестилучевого исполнения. Если старая деталь имеет другую высоту, диаметр, форму центрального отверстия или число лучей, требуется иной вариант. Точная сверка геометрии до монтажа помогает сохранить правильное взаимное положение привода, цепи и шины и исключает установку внешне похожей, но неподходящей детали.
