Маслонасос AZT для электропилы mod:5

Маслонасос AZT для электропилы mod:5

Масляный насос mod:5 предназначен для системы смазки цепной электропилы. Во время работы он подает масло из бачка к пильной гарнитуре, уменьшая сухое трение между движущейся цепью и направляющей шиной. Нормальная подача смазки помогает ограничить нагрев контактирующих деталей, замедлить износ цепи, шины и ведущей звездочки, а также сохранить плавное движение гарнитуры под нагрузкой. Деталь используют для ремонта инструмента, когда установленный насос поврежден, изношен или больше не обеспечивает требуемое поступление масла.

Признаки неисправности системы смазки

Проверка требуется, если цепь остается сухой, масло поступает неравномерно, расход из бачка прекратился либо внутри корпуса пилы появились масляные следы. Эти симптомы не всегда означают поломку насоса: похожее поведение вызывают засоренное отверстие шины, загрязненный канал, перегнутый или поврежденный шланг, неплотное соединение и неисправность привода. Перед заменой следует очистить доступные участки масляного тракта и определить, какая именно часть системы мешает нормальной подаче.

Если каналы свободны, соединения герметичны, а привод исправен, причиной может быть износ насоса, повреждение его корпуса или приводной части. Продолжать пиление при отсутствии смазки не следует: сухой контакт ускоряет нагрев и износ пильной гарнитуры. После ремонта необходимо убедиться, что масло действительно поступает к шине, а не остается внутри корпуса из-за неплотно установленного шланга.

Как подобрать вариант mod:5

Обозначение mod:5 относится к конструктивному варианту маслонасоса и не означает совместимость со всеми электропилами. Для правильного выбора сначала уточните точную модель и модификацию инструмента, затем сопоставьте новую деталь с демонтированным насосом. Значение имеют общая форма и габариты корпуса, расположение крепежной части, конфигурация приводной шестерни, длина и форма приводного участка, положение входного и выходного патрубков, диаметр посадки шлангов и ориентация масляных каналов.

Даже очень похожие насосы могут отличаться одним посадочным размером или способом соединения с приводом. Такая деталь либо не устанавливается на штатное место, либо работает неправильно после сборки. Насос должен размещаться без перекоса, доработки корпуса и принудительного натяжения шлангов. Если старую деталь невозможно использовать для сравнения, подбор выполняют по технической документации конкретной электропилы или по точным замерам ее посадочного места.

Конструкция и подключение

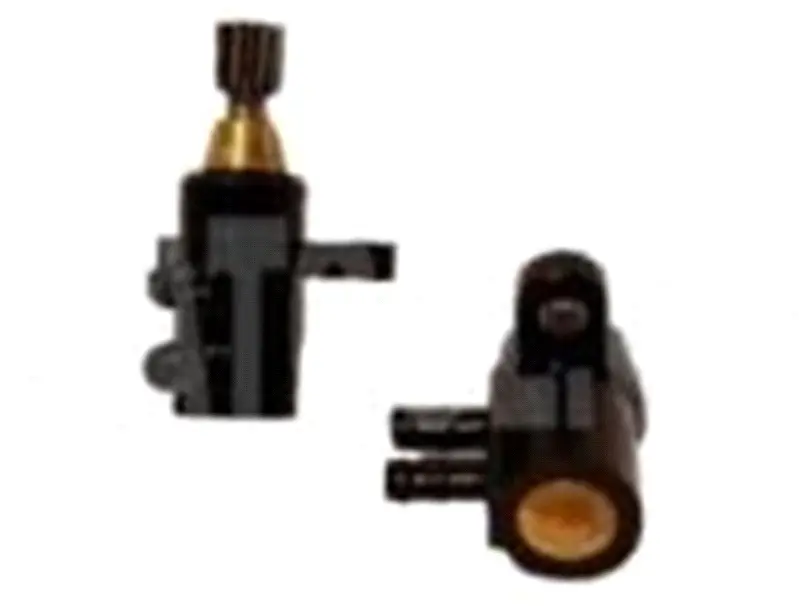

Маслонасос имеет компактный темный корпус, приводную шестерню и два боковых патрубка для масляного тракта. Один канал связан с поступлением масла из бачка, второй — с его направлением к зоне смазки гарнитуры. При установке важно сохранить правильное подключение линий, надежно посадить шланги и проверить свободную работу привода. Перепутанное направление, залом шланга, загрязнение канала или неплотная посадка способны нарушить подачу даже при исправном новом насосе.

Подготовка к установке

• Полностью отключите электропилу от питания и дождитесь остановки цепи перед разборкой.
• Очистите место установки от опилок и масляных отложений, не допуская попадания загрязнений в открытые каналы.
• Сравните крепление, приводную часть, патрубки и посадочные места нового насоса со снятой деталью.
• Проверьте шланги на трещины, перегибы, затвердевание и неплотную посадку; поврежденная линия нарушит работу всей системы.
• После сборки заполните бачок маслом, предусмотренным инструкцией электропилы, и проверьте поступление смазки способом, указанным изготовителем инструмента.

Маслонасос AZT mod:5 подходит для ремонта только при совпадении его конструкции с конкретной электропилой. Тщательная сверка перед установкой и одновременная очистка масляного тракта помогают восстановить нормальное смазывание пильной гарнитуры и избежать повторной разборки инструмента.
