Щеткодержатель со щеткой для электрокосы Procraft GT750, 5×8 мм

Щеткодержатель со щеткой для электрокосы Procraft GT750

Комплект предназначен для ремонта щеточного механизма коллекторного двигателя электрокосы Procraft GT750. Держатель направляет щетку, сохраняет ее правильное положение относительно коллектора и не позволяет контактной части смещаться в посадочном месте. Пружина постоянно поджимает щетку к поверхности коллектора, а контактная площадка служит для подключения внутри корпуса двигателя. Такая конструкция объединяет детали, которые должны правильно взаимодействовать между собой при работе инструмента.

Позиция подходит для замены изношенной щетки вместе с ее держателем. Это особенно удобно, если направляющая деформирована, имеет поврежденные края или уже не обеспечивает свободное перемещение щетки. Установка нового держателя без исправной щетки либо новой щетки в поврежденную направляющую не устраняет причину перекоса, поэтому перед ремонтом следует оценить состояние обеих деталей.

Конструкция и основные размеры

• Назначение: щеточный механизм электродвигателя электрического триммера Procraft GT750.

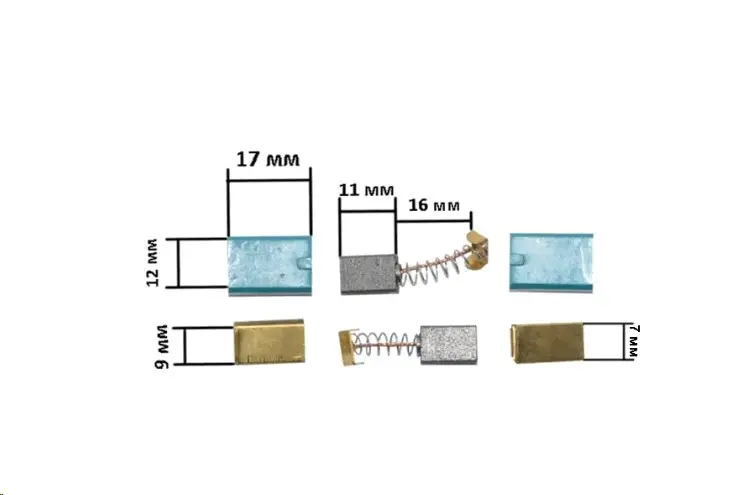

• Размер щетки: поперечное сечение 5×8 мм; длина контактной части составляет приблизительно 11–11,5 мм.
• Размер щеткодержателя: наружное сечение 12×9 мм и длина корпуса 17 мм.
• Исполнение: направляющий корпус, щетка, нажимная пружина длиной около 16 мм и контактная площадка.

Для подбора недостаточно сверить только обозначение модели или один размер щетки. Сравните с демонтированной деталью наружные габариты корпуса 12×9×17 мм, сечение щетки 5×8 мм, расположение фиксаторов и пазов, направление выхода пружины, форму контактной площадки и доступное пространство в корпусе двигателя. У похожих щеткодержателей может совпадать размер щетки, но отличаться посадочная форма или ориентация контакта. Такое отличие способно помешать установке даже при одинаковом назначении деталей.

Когда требуется замена

Щетка постепенно укорачивается при контакте с коллектором. Проверка щеточного механизма необходима, если двигатель запускается нестабильно, теряет обороты, работает с перебоями или заметно сильнее искрит в коллекторной зоне. Причиной также могут быть сколы контактной части, ослабление или деформация пружины, загрязнение направляющей и повреждение корпуса держателя. Эти признаки требуют осмотра щетки, щеткодержателя и поверхности коллектора, поскольку замена одной детали не исправит другие неисправности двигателя.

Изношенную щетку следует оценивать вместе с направляющей. Она должна перемещаться внутри держателя без заклинивания, но и без выраженного бокового перекоса. Пружина должна располагаться за щеткой и нажимать на нее по направлению к коллектору. Если корпус оплавлен, треснул или деформирован, установка только новой щетки может привести к неправильному прилеганию контактной поверхности.

Рекомендации по установке

Перед разборкой электрокосу отключают от сети и получают доступ к щеточному механизму двигателя. Старый держатель снимают, предварительно запомнив положение корпуса, пружины и контактного соединения. Посадочное место очищают от щеточной пыли и проверяют, не мешают ли установке поврежденные кромки или остатки старой детали. Новый щеткодержатель должен войти без принудительного изгиба, а его контактная часть — занять то же положение, что и у штатной конструкции.

После монтажа убедитесь, что щетка свободно движется по направляющей, пружина установлена без перекоса, а контакт надежно зафиксирован и не касается вращающихся деталей. Корпус двигателя собирают без защемления проводов. Первый кратковременный запуск позволяет проверить ровность работы, отсутствие постороннего шума и чрезмерного искрения. Если неисправность сохраняется, необходима дополнительная диагностика коллектора, ротора и соединений двигателя.

Щеткодержатель со щеткой 5×8 мм подходит для планового обслуживания и восстановления электрокосы Procraft GT750 при подтвержденном совпадении размеров и посадочной формы. Тщательное сравнение со снятой деталью помогает выбрать подходящее исполнение и выполнить ремонт без доработки корпуса.
