Маслонасос для бензопил HL KOSA

Маслонасос для бензопил HL KOSA

Деталь предназначена для ремонта системы автоматической смазки бензопил HL. Насос забирает масло из бачка и направляет его к пазу направляющей шины, откуда состав распределяется движущейся цепью. Нормальная подача уменьшает трение и нагрев режущей гарнитуры, поэтому исправность насоса напрямую влияет на состояние цепи и шины во время пиления.

Назначение и признаки неисправности

Маслонасос устанавливают вместо изношенной или поврежденной детали, когда система перестает стабильно подавать масло. Поводом для диагностики могут быть сухая цепь после запуска, отсутствие характерного масляного следа при проверке, быстрый нагрев шины или заметное ухудшение подачи при заполненном бачке. Продолжать работу с недостаточной смазкой не следует: сухое трение ускоряет износ контактирующих деталей режущей гарнитуры.

Отсутствие масла на цепи не всегда означает поломку самого насоса. Перед заменой проверяют уровень и состояние масла, чистоту выходного канала на корпусе пилы, отверстия и паз шины. Опилки, густые отложения и загрязнение могут перекрыть проход даже при исправном насосе. Небольшие следы масла под пилой после работы также не являются самостоятельным подтверждением неисправности: остаток состава способен стекать из паза шины и зоны крышки сцепления.

Как проверить совместимость

Позиция рассчитана на бензопилы с обозначением HL, однако при подборе необходимо учитывать конкретную модификацию инструмента. У пил одной серии могут различаться корпус, крепление и способ соединения насоса с приводом. Надежнее всего сопоставить новую деталь с демонтированным насосом и технической документацией своей бензопилы.

• Форма корпуса и расположение креплений. Контуры, посадочные поверхности и точки фиксации должны совпадать без подгонки.
• Расположение масляных каналов. Вход и выход должны совмещаться с маслопроводом и каналом, ведущим к шине.
• Соединение с приводом. Сверяют форму, размеры и положение сопрягаемой детали, которая передает вращение насосу.
• Габариты возле сцепления. После установки корпус не должен мешать барабану, крышке и соседним деталям.

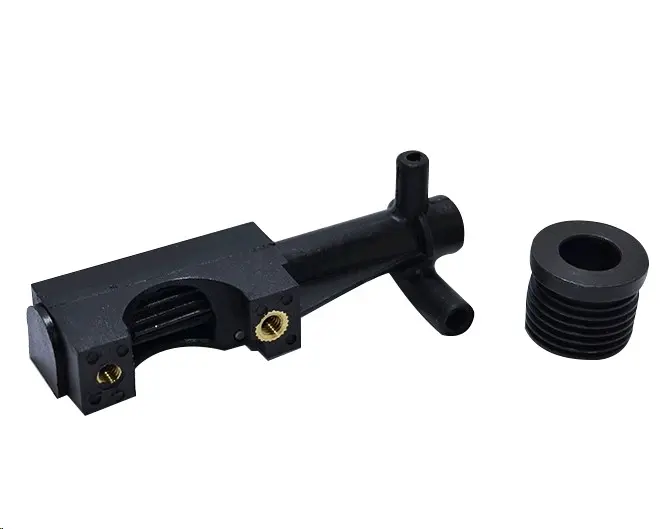

Черный корпус насоса имеет вытянутую форму, несколько патрубков и металлические резьбовые вставки. Такая геометрия дает дополнительные ориентиры для сравнения со старой деталью. Совпадение только общего назначения недостаточно: насос для другой модели может выглядеть сходно, но отличаться посадкой, направлением каналов или приводным соединением.

Подготовка и установка

Работу выполняют на остановленной и остывшей бензопиле, исключив случайный запуск. Перед разборкой очищают область крышки сцепления от опилок и масляных отложений. После снятия старого насоса осматривают маслопровод, фильтр в бачке, уплотнения и приводные детали. Трещина трубки, засор или изношенное приводное соединение способны сохранить проблему даже после установки нового насоса.

Посадочное место и каналы очищают без повреждения соединительных поверхностей. Насос устанавливают ровно, без перекоса и принудительного изгиба патрубков. Привод должен войти в зацепление свободно, а крепеж затягивают в порядке и с усилием, указанными производителем бензопилы. Если конфигурация новой и снятой деталей различается, устанавливать насос с доработкой корпуса или креплений не следует.

Проверка после ремонта

После сборки бачок заполняют подходящим маслом для шин и цепей и проверяют систему по инструкции бензопилы. При исправной подаче работающая цепь оставляет отчетливую линию масла на светлой поверхности, расположенной перед концом шины на безопасном расстоянии. Перед такой проверкой необходимо убедиться, что цепь натянута правильно, а паз и смазочные отверстия шины очищены.

Если масляный след не появляется, пилу останавливают и повторно проверяют каналы, соединения, привод и правильность посадки насоса. Эта модель подходит для ремонта бензопил HL только при совпадении исполнения системы смазки, поэтому до установки следует сопоставить форму корпуса, патрубки, крепления и привод со снятой деталью.
