Шплинт со стопором редуктора мотоблока 186F 9 л.с. DIGGER

Шплинт со стопором редуктора мотоблока 186F 9 л.с. DIGGER

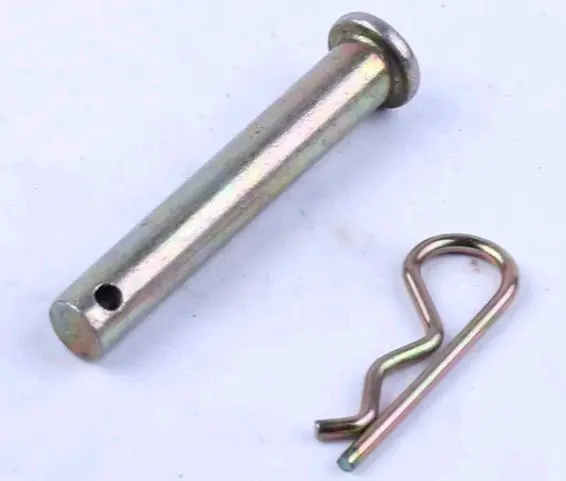

Компактная крепежная деталь предназначена для разъемного фиксирующего соединения в редукторе мотоблока. Исполнение ориентировано на технику с обозначением 186F и мощностью 9 л.с. Конструкция включает цилиндрический палец с головкой и поперечным отверстием, а также фигурный пружинный стопор. Такое сочетание позволяет закрепить палец в посадочном месте и при обслуживании снять его без разрезания или разгибания обычного разводного шплинта.

Назначение и принцип фиксации

При сборке палец проходит через совмещенные отверстия соединяемых деталей редуктора. Головка ограничивает его перемещение с одной стороны, а стопор устанавливается в поперечное отверстие с противоположной стороны и препятствует осевому выходу пальца. Резьбовая гайка для такой схемы не нужна: удержание обеспечивается формой самого пальца и правильно установленным стопором.

Формат разъемного крепления удобен там, где соединение приходится снимать при ремонте или осмотре редуктора. Петлеобразная часть стопора дает место для захвата при демонтаже, а его фигурный участок охватывает палец после установки. Для исправной фиксации обе части должны сохранять исходную форму: погнутый палец, поврежденная головка, разбитое поперечное отверстие либо ослабленный и деформированный стопор требуют замены детали. Если люфт остается с новым пальцем, необходимо отдельно проверить состояние ответных отверстий и сопряженных деталей редуктора.

Как подобрать шплинт со стопором

Обозначение 186F и мощность 9 л.с. служат основными ориентирами, однако их недостаточно для выбора без проверки посадочного места. В редукторах могут применяться похожие пальцы, отличающиеся длиной, диаметром и положением отверстия под стопор. До заказа сравните новую деталь со снятым крепежом или выполните замеры посадки. Особенно важно сопоставить расстояние от опорной поверхности головки до поперечного отверстия: от него зависит, окажется ли стопор снаружи соединения после установки.

• Назначение: фиксация разъемного соединения редуктора мотоблока.
• Ориентир совместимости: исполнение 186F, заявленная мощность техники 9 л.с.
• Конструкция пальца: цилиндрическое тело, ограничительная головка и поперечное отверстие.
• Способ удержания: отдельный фигурный стопор устанавливается через отверстие пальца.
• Проверка перед выбором: диаметр, рабочая длина, форма головки, расположение отверстия и размеры стопора.

Установка и контроль

Перед монтажом очистите посадочные отверстия и убедитесь, что они совмещаются без перекоса. Палец вводят головкой до упора, не повреждая кромки отверстий. Затем стопор продевают через поперечное отверстие и устанавливают так, чтобы его фигурная ветвь удерживалась на цилиндрической части пальца. Стопор не должен оставаться вставленным лишь кончиком: неполная посадка не обеспечивает предусмотренного удержания.

После сборки проверьте, что головка и стопор расположены по разные стороны соединения, палец не выходит в осевом направлении, а соседние детали двигаются только в пределах, предусмотренных конструкцией редуктора. Стопор не должен задевать корпус или подвижные части. После первого короткого запуска техники полезно остановить мотоблок и повторно проконтролировать положение крепежа.

Эта позиция подходит для восстановления штатного крепления при утрате стопора, деформации пальца или разборке редуктора мотоблока 186F мощностью 9 л.с. Точное сравнение посадочных параметров со старой деталью помогает избежать ситуации, когда внешне похожий палец оказывается слишком коротким, длинным или свободным в отверстии.
