Вилка выжима сцепления MFC DIGGER

Вилка выжима сцепления MFC DIGGER

Рычажная деталь предназначена для механизма сцепления MFC мотоблочной техники. Она передает усилие от привода управления к выжимной части муфты и участвует в размыкании сцепления. Благодаря этому оператор может прервать передачу крутящего момента для переключения режима движения или остановки техники. Вилка относится именно к деталям сцепления мотоблока и не является вилкой переключения передач внутри КПП.

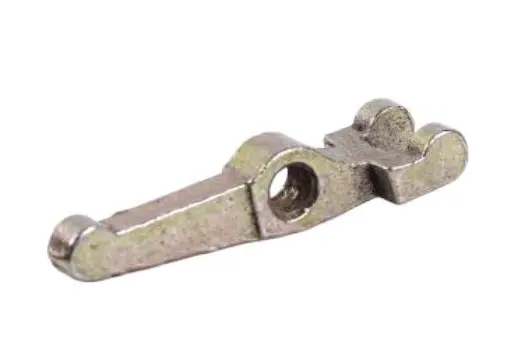

Конструкция выполнена в виде компактного рычага с круглым посадочным отверстием и профилированной контактной частью. Отверстие служит точкой установки и поворота, а рабочие выступы взаимодействуют с сопряженными деталями механизма. При нажатии на привод вилка поворачивается и передает усилие дальше по механизму выжима. Для нормальной работы здесь важны свободное движение без перекоса, правильное положение относительно муфты и отсутствие чрезмерного люфта в месте установки.

Что проверить при подборе

• Тип сцепления. Деталь рассчитана на исполнение MFC. Одного общего названия мотоблока недостаточно: на технике одной серии могут применяться разные муфты и варианты привода.
• Форму старой вилки. Сравните длину рычага, расположение круглого отверстия, профиль контактного конца, высоту выступов и взаимное положение всех опорных участков.
• Посадочное отверстие. Его диаметр должен соответствовать оси или пальцу механизма. Слишком плотная посадка ограничит ход, а увеличенный зазор станет причиной люфта и неточной передачи усилия.
• Положение точек контакта. Рабочая часть должна попадать на предусмотренные поверхности выжимного механизма без бокового смещения. Иная геометрия может изменить ход сцепления даже при внешне похожей форме детали.
• Способ соединения с приводом. Перед установкой сопоставьте направление рычага и место взаимодействия с тягой либо другим приводным компонентом конкретной конструкции.

Обозначение MFC помогает определить семейство механизма, однако окончательный подбор выполняют по демонтированной вилке и устройству установленной муфты. Если старая деталь сохранилась, наиболее надежно приложить обе вилки друг к другу и проверить совпадение отверстия, плеча рычага и контактных зон. Такой подход особенно полезен после предыдущего ремонта, когда фактически установленное сцепление может отличаться от первоначальной конфигурации мотоблока.

Замена и проверка механизма

Поводом для замены служат выработка контактных участков, деформация рычага, трещины или повреждение края посадочного отверстия. Состояние вилки также проверяют при увеличенном свободном ходе управления, неполном размыкании сцепления либо затрудненном переключении. Подобные признаки могут иметь несколько причин, поэтому вместе с вилкой осматривают ось, крепежные детали, приводную тягу и сопряженные поверхности муфты.

Монтаж выполняют при остановленном двигателе и исключенном случайном запуске. Посадочное место очищают, проверяют состояние оси и устанавливают вилку в том же направлении, в котором работала исходная деталь. После сборки контролируют свободный ход привода и перемещение рычага по всей рабочей траектории. Вилка не должна подклинивать, задевать соседние детали или работать с заметным боковым перекосом. Затем регулируют привод по требованиям конкретного механизма сцепления и сначала проверяют его действие без нагрузки.

Вилка выжима сцепления MFC DIGGER подходит для ремонта соответствующей муфты мотоблочной техники, когда исходная деталь изношена или деформирована. Точное сравнение геометрии перед монтажом помогает восстановить предусмотренный ход привода и избежать повторной разборки из-за несовпадения исполнения.
