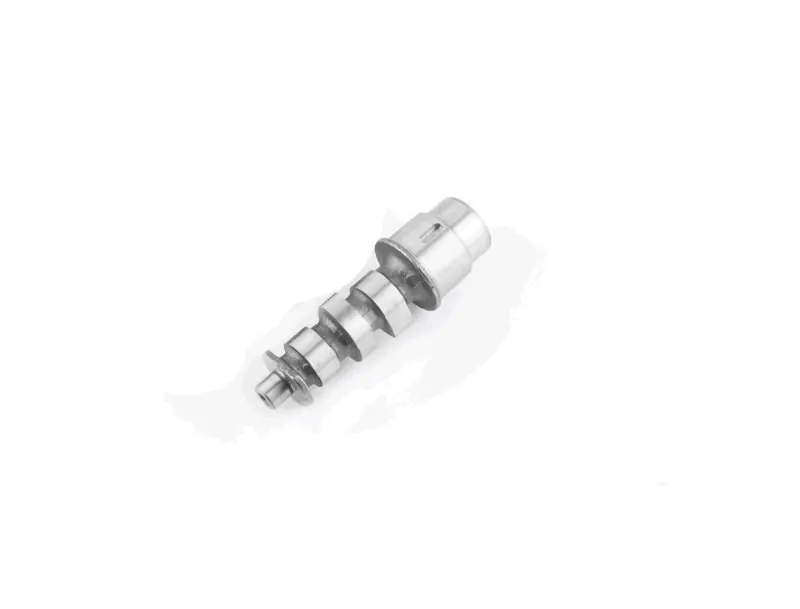

Распредвал без шестерни 186F (9 л.с.) DIGGER

Распредвал без шестерни 186F (9 л.с.) DIGGER

Распределительный вал предназначен для ремонта газораспределительного механизма дизельного двигателя 186F мощностного класса 9 л.с., установленного на мотоблоке. Деталь управляет движением клапанов: при вращении профилированные кулачки воздействуют на толкатели и штанги, благодаря чему впускной и выпускной клапаны открываются и закрываются в нужные моменты рабочего цикла. Исправный распредвал необходим для согласованной работы клапанного механизма с коленчатым валом, нормального наполнения цилиндра воздухом и отвода отработавших газов.

Исполнение без шестерни

Эта версия представляет собой отдельный распределительный вал без установленной распределительной шестерни. Такое исполнение подходит для ремонта, при котором штатная шестерня остается пригодной к дальнейшей эксплуатации либо приобретается отдельно. Перед сборкой необходимо проверить ее зубья, посадочную часть, фиксирующие детали и соответствие новому валу. Изношенную, треснувшую или деформированную шестерню переносить на новую деталь не следует.

На валу предусмотрены профилированные кулачки, опорные шейки и посадочная часть под шестерню. Кулачки преобразуют вращение в возвратно-поступательное движение деталей клапанного привода, а опорные поверхности обеспечивают правильное положение вала в двигателе. Износ любой из этих зон способен изменить характер движения клапанов, увеличить люфт или помешать свободному вращению механизма.

Что проверить при подборе

• Модель двигателя: деталь рассчитана на дизельный двигатель 186F класса 9 л.с.; обозначение модели следует проверить до разборки техники.
• Вариант исполнения: в комплекте нет распределительной шестерни, поэтому для сборки потребуется исправная совместимая шестерня.
• Посадочные поверхности: сравните со снятым валом общую форму, диаметры и расположение опорных шеек, посадку шестерни и конфигурацию концов.
• Профиль детали: количество и расположение кулачков должны соответствовать демонтированному распредвалу и схеме привода двигателя.
• Модификация мотора: обозначения 186F и 186FA относятся к разным вариантам двигателя, поэтому одной близости названий недостаточно для выбора.

Сравнение с демонтированной деталью особенно важно, если двигатель ранее ремонтировался или на технике установлен мотор неизвестной модификации. Мощность мотоблока сама по себе не заменяет проверку модели и геометрии посадок. При несовпадении шеек, места под шестерню или расположения кулачков устанавливать вал нельзя.

Когда требуется замена

Распредвал меняют при выраженной выработке кулачков, повреждении или задирах опорных шеек, деформации, нарушении посадки шестерни и других дефектах, влияющих на движение клапанов. Поводом для диагностики также служат посторонний шум со стороны газораспределительного механизма, нестабильная работа двигателя или обнаруженное нарушение фаз. Эти признаки могут иметь несколько причин, поэтому окончательное решение принимают после разборки и проверки сопряженных деталей.

Одновременно осматривают толкатели, штанги, клапанный механизм, опоры вала и распределительную шестерню. Установка нового распредвала вместе с сильно изношенными сопряженными деталями может привести к неправильному контакту и ускоренному появлению дефектов. Причину повреждения старого вала необходимо устранить до окончательной сборки.

Установка и контроль после ремонта

Монтаж выполняют на чистые посадочные места с предусмотренной двигателем смазкой опорных поверхностей. Шестерню устанавливают и фиксируют в соответствии с устройством двигателя 186F, после чего совмещают установочные метки привода газораспределения. Точное положение меток, клапанные зазоры и усилия затяжки выбирают по сервисным данным конкретной модификации двигателя — универсальные значения для этой операции использовать нельзя.

До запуска коленчатый вал проворачивают вручную на полный цикл и убеждаются, что распредвал вращается свободно, клапанный привод работает последовательно, а детали не закусывает. После сборки регулируют клапанные зазоры и контролируют работу двигателя. Правильно подобранный и установленный распредвал DIGGER восстанавливает заданную последовательность движения клапанов в двигателе 186F и подходит для целевого ремонта мотоблока без приобретения вала вместе с шестерней.
