Подшипник коленвала 211E 100×55×21 мм для 175N/180N DIGGER

Подшипник коленвала 211E 100×55×21 для двигателей 175N/180N DIGGER

Подшипник предназначен для опоры коленчатого вала в двигателях мотоблоков семейства 175N/180N. Он удерживает вал в заданном положении и обеспечивает его вращение с меньшим трением между подвижной и неподвижной частями опоры. Это важно для ровной работы коленвала: исправная посадка подшипника ограничивает нежелательный радиальный люфт и помогает валу вращаться без заеданий. Деталь подходит для ремонта двигателя, когда штатный подшипник изношен, поврежден при разборке либо не обеспечивает нормального хода.

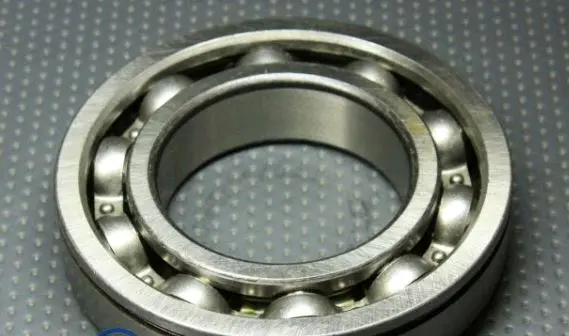

Исполнение обозначено как 211E. Размерное сочетание составляет 100×55×21 мм: наружный диаметр — 100 мм, диаметр отверстия — 55 мм, ширина — 21 мм. Конструкция открытая, однорядная шариковая: между внутренним и наружным кольцами расположены шарики и сепаратор, защитных шайб по сторонам нет. Поэтому при подборе нужно учитывать не только семейство двигателя, но и размеры посадок, ширину, открытое исполнение и устройство снятой детали.

Что сверить перед заказом

Обозначения 175N и 180N указывают на заявленное применение, однако в пределах одной серии техники встречаются разные модификации и результаты предыдущих ремонтов. Надежнее всего сопоставить старый подшипник и место его установки по нескольким признакам одновременно. Одного совпадения названия двигателя недостаточно, если фактические посадочные размеры отличаются.

• Наружный диаметр 100 мм. Сверьте его с посадочным местом в корпусе, не ориентируясь только на приблизительный замер по краям.
• Внутренний диаметр 55 мм. Он должен соответствовать посадочной поверхности коленвала без подбора «с запасом».
• Ширина 21 мм. Несовпадение по ширине может изменить положение коленвала и сопряженных деталей после сборки.
• Исполнение 211E. Сопоставьте это обозначение с технической документацией двигателя и параметрами снятого подшипника.
• Открытая шариковая конструкция. Проверьте, что в ремонтируемом двигателе применена именно такая схема, а не вариант с защитными шайбами, уплотнениями или иным типом тел качения.

Установка и проверка после ремонта

Перед монтажом следует проверить посадочные поверхности коленвала и корпуса. Задиры, коррозия, выработка или ослабленная посадка способны вызвать люфт и шум даже с новой деталью. Посадочные места очищают, а подшипник устанавливают ровно, без перекоса. Монтажное усилие прикладывают к тому кольцу, которое садится с натягом: при посадке на вал — к внутреннему, при запрессовке в корпус — к наружному. Нельзя передавать усилие через шарики, поскольку это может повредить дорожки качения еще до запуска двигателя.

Для установки используют подходящую оправку или прессовый инструмент. Удары по кольцам и сепаратору, перекос при запрессовке и применение случайной опоры повышают риск скрытого повреждения. Способ смазывания, осевую фиксацию и порядок сборки выбирают по руководству конкретного двигателя: открытый подшипник должен получать предусмотренную для этой опоры смазку и не устанавливается всухую.

После сборки коленвал проверяют на свободное, равномерное вращение без подклинивания и постороннего шума. До разборки поводом проверить опору служат заметный люфт вала, гул, хруст, шероховатый ход или следы перегрева на снятой детали. При этом важно оценить и соседние детали: замена одного подшипника не устранит причину неполадки, если повреждены посадки или нарушена соосность. Точное совпадение размеров 100×55×21 мм, исполнения 211E и фактической конфигурации двигателя дает правильную основу для ремонта мотоблока 175N/180N.
