Коленвал 186F 9 л.с. под резьбу М20 DIGGER, голый

Коленвал 186F под резьбу М20 DIGGER

Коленчатый вал предназначен для ремонта одноцилиндровых четырехтактных дизельных двигателей 186F номинальной мощностью 9 л.с. с воздушным охлаждением, устанавливаемых на мотоблоки. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент другим механизмам двигателя. Это голое исполнение с резьбовым выходным концом М20: шестерни и подшипник на коленвале не установлены.

Назначение и исполнение

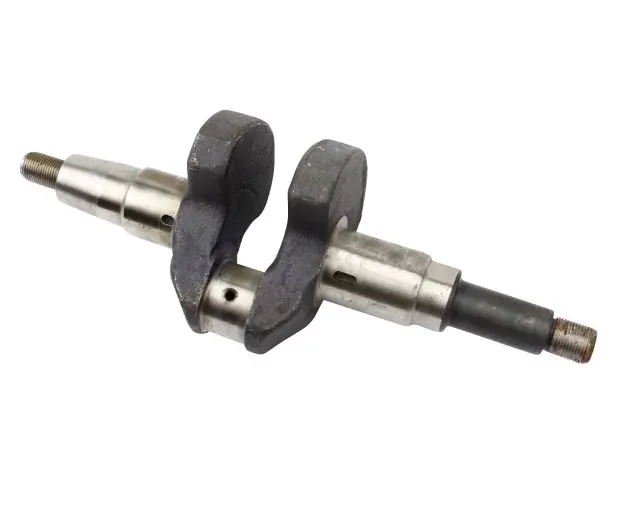

Конструкция включает две щеки, шатунную шейку, опорные поверхности и выходные концы вала. На обработанных цилиндрических участках предусмотрены отверстия. Резьбовое исполнение М20 является одним из главных признаков этой модификации. Оно отличается от коленвалов 186F под шлицы, шпонку или конус, поэтому одного совпадения модели двигателя для правильного подбора недостаточно.

Голый коленвал выбирают при капитальном ремонте двигателя, когда шестерни, подшипники и связанные детали устанавливаются отдельно после проверки их состояния. Такой вариант позволяет собрать механизм с учетом фактического износа сопряженных компонентов. Если снятый коленвал был укомплектован установленными шестернями и подшипником, заранее определите, пригодны ли они для дальнейшего применения или понадобятся новые детали.

Что проверить перед выбором

• Модификацию двигателя. Деталь рассчитана на дизельный двигатель 186F мощностью 9 л.с.; обозначение двигателя необходимо сверить с документацией техники.
• Тип выходного конца. Требуется именно резьбовая версия М20. Шлицевой, шпоночный и конусный варианты имеют другое присоединение и не считаются прямой заменой.
• Исполнение комплекта. В этой позиции предлагается голый коленвал без предварительно установленных шестерен и подшипника.
• Посадочные параметры. До разборки сравните общую длину, диаметры шеек, расположение посадочных поверхностей, форму обоих концов и расстояния между опорными участками со старой деталью.
• Состояние сопряженных деталей. Вместе с валом проверяют шатун, вкладыши, подшипники, сальники, шестерни и посадочные места картера, поскольку их износ может повлиять на результат ремонта.

Когда требуется проверка коленвала

Поводом для диагностики служат выраженная вибрация, металлический стук, заметный люфт, биение, износ шеек или повреждение резьбового конца. Эти признаки могут быть связаны и с другими деталями двигателя, поэтому решение о замене принимают после разборки и измерения. Установка нового коленвала без устранения износа шатуна, опор или посадочных мест способна привести к повторному появлению шума и люфта.

Рекомендации по установке

Монтаж выполняют при разобранном двигателе с очисткой картера и контролем всех поверхностей, взаимодействующих с коленвалом. Шестерни и подшипник устанавливают в соответствии с устройством конкретного двигателя 186F. Посадки, осевые зазоры и затяжку крепежа выдерживают по ремонтным данным изготовителя двигателя. Перед окончательной сборкой вал должен проворачиваться без закусывания, а резьба М20 — оставаться без повреждений и перекоса.

Коленвал DIGGER подходит для ремонта мотоблоков с двигателем 186F только при совпадении резьбового исполнения М20 и остальных посадочных параметров. Тщательная сверка со снятой деталью помогает исключить путаницу с внешне близкими версиями 186F и подготовить необходимые шестерни, подшипники и уплотнения до начала сборки.
