Глушитель DIGGER для двигателей 177F/188F, 9/13 л.с., без колена

Глушитель DIGGER для двигателей 177F/188F

Предназначен для обслуживания выпускной системы мотоблока с бензиновым двигателем серии 177F или 188F. Для этих серий используются ориентиры мощности 9 и 13 л.с. соответственно. Деталь принимает отработавшие газы после выхода из двигателя, направляет их через корпус и уменьшает резкий импульсный шум выхлопа. Такой глушитель выбирают при повреждении штатной детали либо при восстановлении техники после разборки выпускной системы.

Это исполнение без выпускного колена: в позиции представлен корпус глушителя, а соединительное колено используется отдельно. Такой вариант подходит для ремонта, когда колено на технике сохранено, исправно и соответствует посадке нового корпуса. Если прежний глушитель был объединен с трубой в одну конструкцию, перед заказом нужно убедиться, что на двигателе предусмотрено отдельное соединение.

Конструкция и ориентиры для подбора

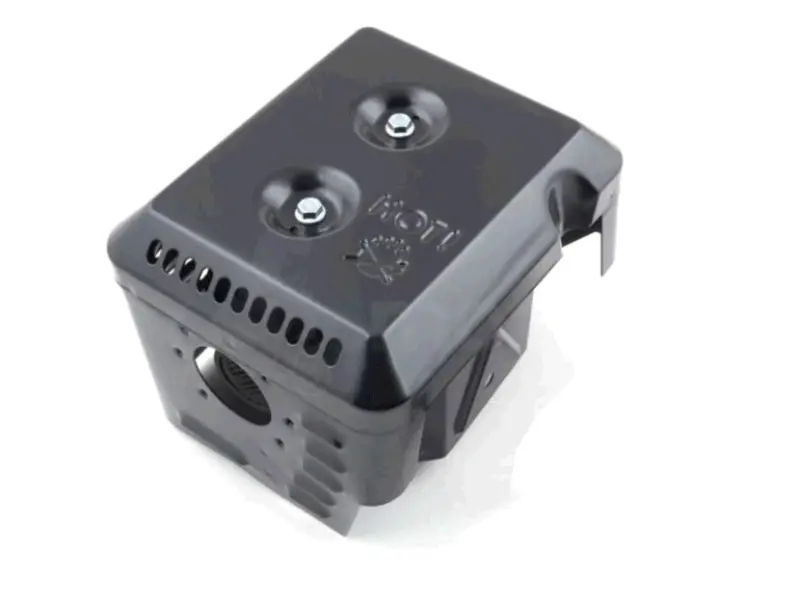

Глушитель имеет компактный прямоугольный корпус с закругленными углами, круглый вход со стороны присоединения и ряд выходных отверстий по краю кожуха. На верхней плоскости расположены два утопленных крепежных элемента. Эти особенности полезно сопоставить со снятой деталью вместе с расположением выпускного окна, направлением колена и свободным пространством возле двигателя.

• Серия двигателя: 177F или 188F. Обозначение двигателя — главный ориентир, поскольку на мотоблоки одной марки могут устанавливаться разные силовые агрегаты.
• Мощностной класс: 9 л.с. для 177F и 13 л.с. для 188F. Мощность помогает сузить выбор, но не заменяет проверку модели и исполнения выпускной части.
• Вариант соединения: без колена. Проверьте наличие отдельного колена, его состояние, положение и способ стыковки с корпусом.
• Посадка: сравните форму входа, количество и расположение крепежных точек, взаимное положение корпуса и трубы. Точные расстояния лучше снять непосредственно со старой детали.
• Габаритный контур: убедитесь, что корпус не будет упираться в раму, кожух, топливный бак или другие детали конкретного мотоблока.

Когда требуется замена

Поводом для установки нового глушителя становятся трещины, прогары, сквозные отверстия, сильная коррозия, деформация корпуса или заметное увеличение шума. На внутреннее разрушение могут указывать дребезг и свободные частицы внутри снятого корпуса. Следы копоти вокруг стыка требуют проверки не только глушителя, но и колена, прокладки и крепежа: негерметичность соединения способна сохранять шум даже при целом корпусе.

Установка и проверка после ремонта

Работы выполняют на полностью остывшем двигателе. После снятия старой детали очищают сопрягаемые поверхности, осматривают колено и подбирают исправную прокладку и крепеж, соответствующие модификации двигателя. Корпус устанавливают без перекоса, крепления затягивают равномерно, не допуская лишнего усилия. До запуска проверьте, что глушитель не касается соседних деталей и что выходные отверстия не перекрыты.

После монтажа двигатель кратковременно запускают и проверяют стык на прорыв газов, посторонний дребезг и вибрацию корпуса. Если шум остался повышенным, повторно осматривают соединение с коленом и состояние уплотнения. Во время обслуживания с поверхности глушителя удаляют землю, сухую траву и другой мусор, а корпус периодически проверяют на трещины и ослабление креплений. Правильно подобранное исполнение DIGGER восстанавливает штатную схему отвода газов на двигателях 177F/188F без замены пригодного отдельного колена.
