Поролоновый элемент воздушного фильтра 168F/170F, круглый, UG

Круглый поролоновый элемент воздушного фильтра 168F/170F

Фильтрующая вставка предназначена для бензиновых двигателей серий 168F и 170F мощностью 6,5–7 л. с. с воздушным охлаждением. Такие силовые агрегаты устанавливают на мотоблоки, культиваторы, генераторы, мотопомпы, виброплиты и другую садовую либо строительную технику. Деталь размещается в подходящем круглом корпусе воздушного фильтра и очищает поток, поступающий к карбюратору.

Назначение и конструкция

Пористый поролон задерживает пыль и мелкие загрязнения во впускном тракте. Чистая, целая и правильно установленная вставка не позволяет абразивным частицам свободно попадать к карбюратору и далее в двигатель. Это особенно актуально для мотоблока или культиватора, который работает рядом с сухой почвой, растительными остатками и поднятой колесами пылью.

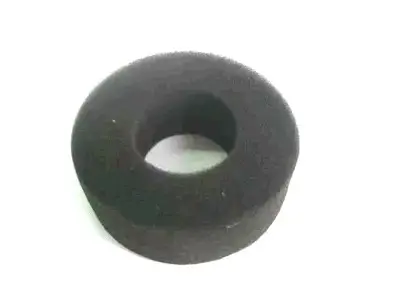

Деталь выполнена в форме кольца с центральным отверстием. Наружный диаметр составляет 73 мм, внутренний — 36 мм, ширина — 25 мм. Круглое поролоновое исполнение необходимо отличать от прямоугольных бумажных и комбинированных фильтров, которые также встречаются на двигателях семейства 168F/170F.

Как проверить совместимость

Обозначение двигателя служит первым ориентиром, но для уверенного выбора нужно учитывать конструкцию конкретного воздухоочистителя. Перед покупкой сравните старую вставку по форме, наружному и внутреннему диаметру, ширине, а также по расположению в корпусе. Поролоновое кольцо должно размещаться ровно, без складок и заметных зазоров, через которые загрязненный воздух мог бы проходить в обход фильтрующего материала.

• Серии двигателя: 168F и 170F.
• Класс мощности: 6,5–7 л. с.
• Исполнение: круглая поролоновая вставка.
• Размеры: наружный диаметр 73 мм, внутренний диаметр 36 мм, ширина 25 мм.
• Место установки: соответствующий корпус воздушного фильтра бензинового двигателя.

Установка и обслуживание

Для установки снимите крышку воздухоочистителя и аккуратно извлеките прежнюю вставку. Удалите накопившуюся пыль из корпуса, не допуская ее попадания в канал, ведущий к карбюратору. Новое поролоновое кольцо уложите на посадочное место без перекоса и защемления краев, после чего установите крышку и надежно закрепите ее предусмотренным крепежом. Эксплуатировать двигатель со снятым фильтром нельзя: открытый впуск пропускает пыль непосредственно внутрь двигателя.

Поролон допускает периодическое обслуживание. Порядок подготовки зависит от исполнения воздухоочистителя и требований руководства конкретного двигателя. Для систем, предусматривающих масляную пропитку, вставку промывают теплой водой с бытовым моющим средством, тщательно высушивают, пропитывают чистым моторным маслом и хорошо отжимают. Избыток масла ограничивает прохождение воздуха и может вызвать дым при запуске. Для очистки не применяют бензин или легковоспламеняющиеся растворители.

Когда требуется замена

Новую вставку устанавливают при разрывах, отверстиях, крошении, сильной деформации или загрязнении, которое не удается устранить обычным обслуживанием. Поводом для проверки также служит неплотная посадка поролонового кольца в корпусе. Поврежденный материал или зазор по контуру ухудшает очистку воздуха, даже если внешняя поверхность выглядит относительно чистой.

При работе в пыльных условиях состояние фильтра проверяют чаще стандартного графика обслуживания. Правильно подобранное кольцо с размерами 73×36×25 мм восстанавливает штатную фильтрацию в совместимом круглом корпусе двигателей 168F/170F и подходит для планового обслуживания либо ремонта техники с таким вариантом воздухоочистителя.
