Боковой резиновый патрубок воздушного фильтра ИЖ (карбюратор–фильтр)

Боковой резиновый патрубок воздушного фильтра ИЖ

Деталь соединяет выход корпуса воздушного фильтра со входом карбюратора на мотоцикле ИЖ и формирует закрытый канал для прохождения очищенного воздуха. Обозначение «карбюратор–фильтр» указывает на место патрубка во впускном тракте: он не фильтрует воздух самостоятельно и не заменяет карбюратор, а связывает эти два компонента. Боковая конфигурация отличает эту версию от верхних патрубков, которые также применяются в семействе ИЖ.

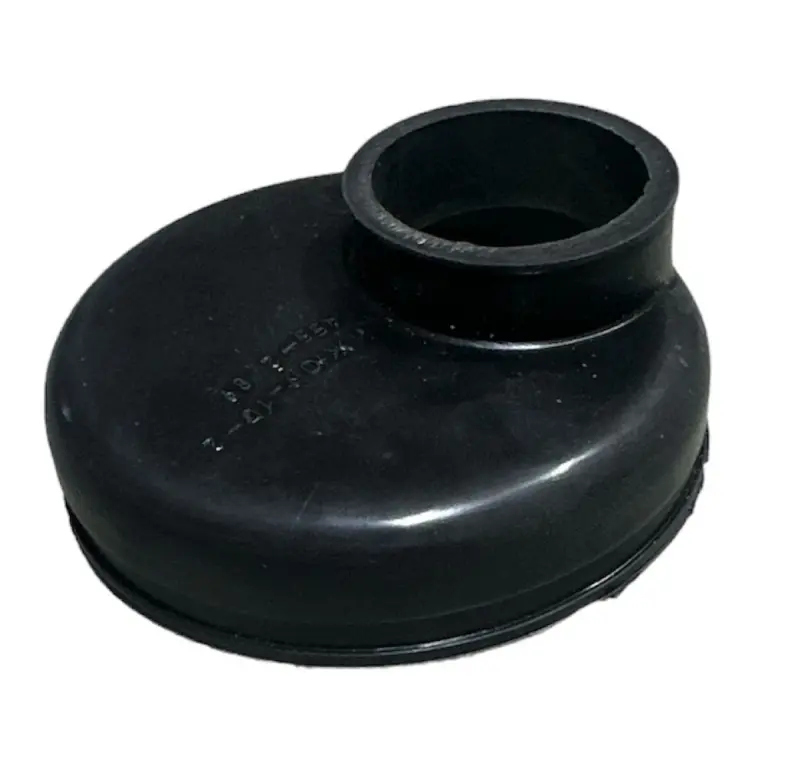

Корпус выполнен из резины и имеет широкую округлую часть с вынесенной в сторону цилиндрической горловиной. Такая форма рассчитана на соответствующее расположение карбюратора и воздушного фильтра. Патрубок нужен для непрерывного воздушного канала между ними, поэтому состояние его стенок и посадочных кромок имеет практическое значение: разрыв, трещина, сильная деформация или неплотная посадка открывают воздуху путь в обход фильтра. Исправное соединение направляет к карбюратору воздух, уже прошедший очистку в штатном фильтре.

Как подобрать патрубок

При выборе недостаточно ориентироваться только на название марки мотоцикла. На ИЖ встречаются разные варианты компоновки воздушного фильтра, включая боковые и верхние патрубки. Сначала определите расположение соединения на конкретном мотоцикле, затем сопоставьте новую деталь со снятой. Особенно важны форма корпуса, направление и смещение горловины, посадочный диаметр со стороны карбюратора, размер соединения со стороны фильтра и свободное пространство рядом с этими компонентами.

• Тип соединения: между карбюратором и корпусом воздушного фильтра.
• Исполнение: боковое, с цилиндрической горловиной, смещенной относительно широкой части.
• Материал: резина.
• Применение: мотоциклы ИЖ с соответствующей конфигурацией воздушного тракта.
• Перед покупкой: сравните обе посадочные стороны, общий контур и ориентацию патрубка со старой деталью.

Отдельно проверьте предусмотренный на мотоцикле способ фиксации. Соединение воздушного фильтра с карбюратором закрепляют стяжными хомутами. Подготовленные для монтажа хомуты должны соответствовать посадочным диаметрам и равномерно прижимать резину без перекоса. Осмотрите сопрягаемые поверхности карбюратора и фильтра: загрязнения, остатки старой резины и острые заусенцы мешают полной посадке либо могут повредить новый патрубок.

Установка и проверка

Перед монтажом очистите посадочные поверхности. Сначала сориентируйте боковую горловину по фактическому положению карбюратора, затем посадите патрубок на сопрягаемые части без скручивания и чрезмерного растяжения. Кромки должны прилегать по всей окружности, а корпус — располагаться свободно, без заломов и контакта с деталями, способными его перетереть. Хомут затягивают настолько, чтобы соединение не смещалось, но не пережимают мягкую стенку.

После сборки проверьте, что патрубок не вывернут, не сплющен и не создает заметного сужения воздушного прохода. Положение боковой горловины должно соответствовать компоновке впуска, а широкая часть — ровно сопрягаться с фильтром. Если приходится значительно растягивать резину, разворачивать корпус против его формы или поджимать его соседними деталями, необходимо повторно проверить выбранное исполнение и посадочные размеры.

При обслуживании фильтра или карбюратора осматривайте патрубок повторно. Резиновую деталь меняют при растрескивании, разрывах по краю, потере формы, затвердевании или ослаблении посадки. Такой осмотр особенно полезен после длительного хранения мотоцикла и разборки впуска. Правильно подобранный боковой патрубок восстанавливает предусмотренное соединение карбюратора с воздушным фильтром без изменения формы и взаимного положения деталей.
