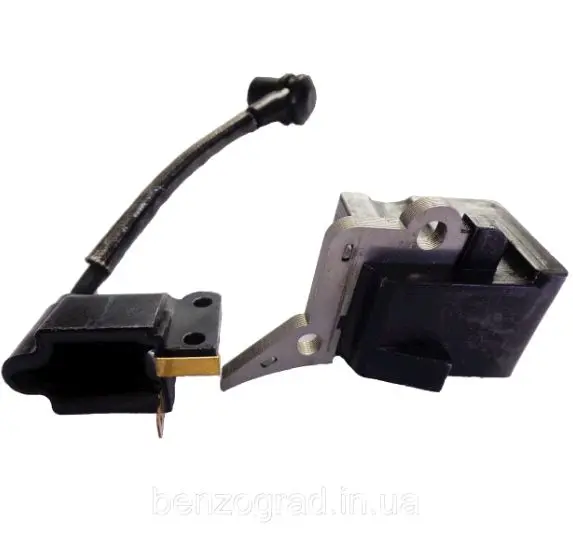

Катушка зажигания Goodluck 6200, двухкомпонентная, KZ

Катушка зажигания Goodluck 6200 — двухкомпонентное исполнение

Катушка предназначена для ремонта системы зажигания бензопилы Goodluck 6200. Конструкция состоит из двух разнесенных корпусных частей, соединенных общей монтажной пластиной; предусмотрены крепежные отверстия, изолированный провод и наконечник для подключения к свече. Такая компоновка должна совпадать с установленной на пиле деталью: у внешне близких бензопил расположение блоков, отверстий и выводов может отличаться.

Назначение и работа системы зажигания

При прокручивании двигателя магниты маховика проходят возле сердечника катушки. В этот момент формируется высоковольтный импульс, который по проводу поступает к свече и обеспечивает искру в цилиндре. Момент искрообразования связан с положением маховика и его шпонки. Для устойчивого запуска важны не только исправность катушки, но и состояние свечи, наконечника, провода, выключателя остановки, магнитов маховика, а также правильный воздушный зазор между катушкой и маховиком.

Поводом для диагностики служат отсутствие искры, ее периодическое исчезновение, затрудненный запуск, нестабильная работа двигателя или остановка при увеличении нагрузки. Эти признаки не указывают только на катушку: похожее поведение возникает при неисправной свече, поврежденном высоковольтном проводе, замыкании провода остановки, нарушении контактов или проблеме с маховиком. Проверка всей системы до покупки помогает избежать замены исправной детали.

Что сверить перед выбором

Обозначения Goodluck и 6200 — первый ориентир, однако для точного подбора необходимо сравнить старую катушку с новой по конструкции и местам крепления. Для этой модели подтверждено двухкомпонентное исполнение, поэтому вариант с единым корпусом нельзя считать прямой заменой без дополнительной проверки.

• Компоновка: две отдельные корпусные части и соединяющая их монтажная пластина.
• Установочные размеры: межосевые расстояния указаны как 35 и 16,5 мм; измерения выполняют по центрам соответствующих отверстий.
• Крепление: сравните количество отверстий, их расположение, форму пластины и положение сердечника относительно маховика.
• Подключение: должны совпасть направление выхода провода, тип свечного наконечника и расположение контактного вывода.
• Посадка: установленная деталь не должна задевать маховик, кожух и соседние части бензопилы.

Установка и проверка после замены

Перед разборкой остановите и охладите двигатель, снимите наконечник со свечи и зафиксируйте исходную укладку проводов. После демонтажа очистите место крепления от опилок и загрязнений. Обе части устанавливают в исходной ориентации, пластину закрепляют без перекоса, а провод прокладывают вдали от вращающегося маховика и нагретых поверхностей. Крепеж затягивают равномерно, не повреждая корпуса и изоляцию.

Воздушный зазор между катушкой и маховиком выставляют по сервисным данным конкретной модификации Goodluck 6200. Случайное значение применять не следует: слишком малый зазор может привести к касанию, а неправильное положение ухудшает искрообразование. После затяжки медленно проверните маховик вручную и убедитесь, что он движется свободно. Затем восстановите все подключения, установите защитные детали и проверьте наличие стабильной искры подходящим тестером.

Эта катушка подходит для Goodluck 6200, на которой штатно используется разнесенная конструкция из двух частей. Совпадение модели, компоновки, межосевых размеров, креплений и выводов дает надежную основу для правильного выбора запчасти.
