Храповик стартера мотокосы большой, металлический, 1 собачка

Храповик стартера мотокосы — большой, металлический, с одной собачкой

Деталь предназначена для ремонта ручного стартера мотокосы. Во время рывка за шнур стартерный механизм входит в зацепление через собачку и храповик, передавая движение для первоначального проворачивания двигателя. После завершения рывка детали должны свободно разъединяться, чтобы механизм был готов к следующему запуску. Этот вариант выбирают вместо храповика той же конструкции: большого типоразмера, в металлическом исполнении и с одной собачкой.

Назначение и конструкция

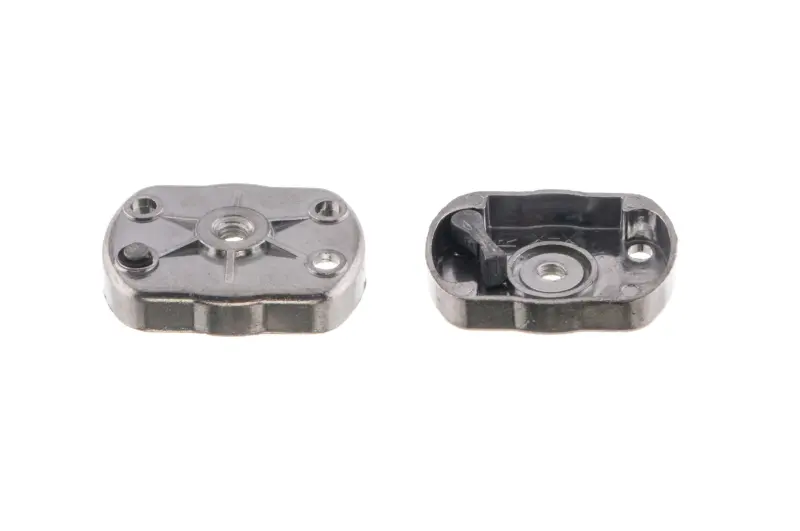

Храповик имеет компактный корпус овальной формы, центральное посадочное отверстие и одну подвижную собачку. Именно рабочие поверхности собачки взаимодействуют с ответной частью стартера. Состояние этих поверхностей, отсутствие чрезмерного люфта и свободное движение собачки напрямую влияют на то, будет ли рывок шнура сопровождаться нормальным зацеплением. Металлическое исполнение и обозначение «большой» относятся к конкретной разновидности детали, но не делают ее универсальной для всех бензокос и триммеров.

Замена обычно требуется, когда стартер периодически прокручивается без передачи движения, зацепление возникает не с каждого рывка, собачка подклинивает либо рабочие кромки изношены или повреждены. Похожие признаки могут появляться и при неисправности ответной части, пружины, барабана или других деталей стартера. Поэтому перед заказом полезно разобрать механизм и определить, какая именно часть вызывает пропуски зацепления.

Что сверить перед выбором

• Исполнение стартера. Обычные механизмы и варианты с плавным пуском могут использовать разные ответные детали, поэтому ориентироваться только на название мотокосы недостаточно.
• Количество собачек. Здесь предусмотрена одна собачка; версии с двумя собачками относятся к другой конструкции.
• Размер корпуса. Обозначение «большой» следует подтвердить сравнением с демонтированным храповиком. При отсутствии числовых размеров сопоставляют длину, ширину и высоту обеих деталей.
• Посадку. Нужно сравнить центральное отверстие, форму основания, положение углублений и выступов, а также расположение собачки.
• Ответную часть. Профиль и направление зацепления должны соответствовать стартеру, установленному на конкретной мотокосе.

Даже у похожих мотокос, а иногда и у разных выпусков одной модели, конструкция стартера может отличаться. Надежнее всего подбирать храповик по снятой детали и фактическому устройству механизма. Если старый храповик разрушен частично, для сравнения используют уцелевший корпус, посадочное место и ответную часть стартера.

Установка и проверка

Перед монтажом очищают посадочное место от загрязнений и фрагментов изношенной детали, проверяют состояние крепления, пружины, барабана и контактирующих поверхностей. Храповик устанавливают без перекоса, сохраняя штатное расположение собачки. После сборки собачка должна двигаться без заедания, уверенно входить в зацепление при медленном вытягивании шнура и освобождать ответную часть при его возврате.

Если после установки сохраняются холостые рывки, повышенный люфт или подклинивание, эксплуатацию лучше не продолжать до повторной проверки. Причиной может быть несовпадение профиля деталей, износ ответной части либо неправильная сборка стартера. Правильно подобранный храповик восстанавливает предусмотренное конструкцией взаимодействие ручного стартера с механизмом запуска и подходит для локального ремонта без замены стартера в сборе.
