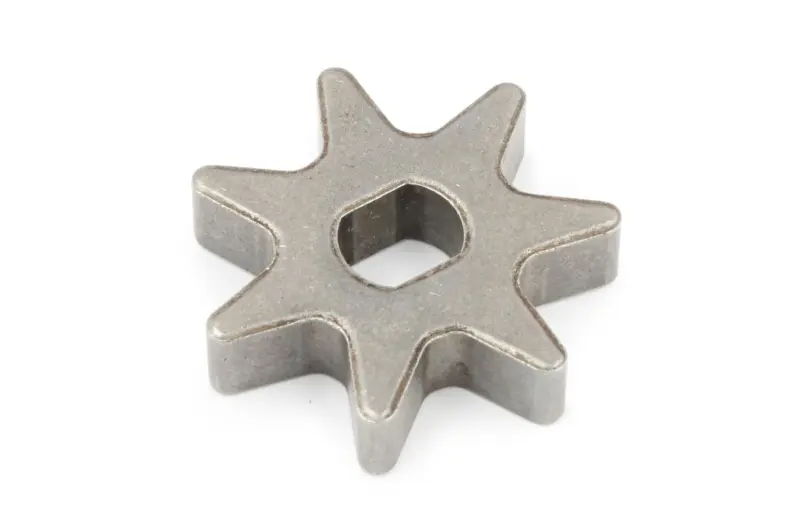

Звезда привода цепи электропилы Мастер Данило D35×8/10×H8 мм

Звезда привода цепи электропилы Мастер Данило D35×8/10×H8

Деталь предназначена для передачи вращения от привода электропилы к пильной цепи. Семизубое исполнение рассчитано на электропилы Мастер Данило с соответствующей геометрией посадочного места. Венец выполнен как отдельная плоская деталь, поэтому он подходит для ремонта именно той конструкции, в которой используется звезда такой формы и размеров. При выборе ориентируйтесь не только на название пилы: у близких по обозначению моделей могут применяться разные варианты привода.

Конструкция и основные параметры

Звезда имеет семь радиальных зубьев и фигурное посадочное отверстие 8×10 мм. Наружный размер составляет 35 мм, высота — 8 мм. Эти параметры определяют положение детали на валу, совпадение с посадочной частью и линию движения цепи. Центральное отверстие нельзя подбирать только по одному из двух размеров: необходимо совпадение всей формы 8×10 мм. Так же важно проверить высоту, поскольку венцы одинакового наружного диаметра выпускаются в нескольких исполнениях.

• Назначение: привод пильной цепи цепной электропилы.
• Исполнение: отдельная семизубая звезда.
• Наружный размер: 35 мм.
• Посадочное отверстие: 8×10 мм, фигурной формы.
• Высота: 8 мм.
• Совместимость по наименованию: электропилы Мастер Данило при полном совпадении размеров и конструкции привода.

Как проверить совместимость

Перед заказом снимите крышку привода и сопоставьте новую звезду со старой деталью. Проверьте количество зубьев, наружный размер, высоту, форму центрального отверстия и оба его размера. Отдельно сравните положение венца относительно цепи и соседних деталей. В продаже существуют внешне близкие звезды диаметром 30 и 36 мм, с посадкой 9×12 или круглым отверстием 12 мм, а также варианты другой высоты. Такие исполнения не следует считать взаимозаменяемыми без технического подтверждения.

Если старая деталь сильно изношена и точно измерить зубья трудно, посадочное отверстие и общую высоту измеряют на неповрежденных участках. Число зубьев удобно считать по сохранившимся вершинам. Для уверенного подбора полезно также сопоставить форму вала и способ фиксации детали в конкретной пиле. Мощность двигателя или длина шины сами по себе не подтверждают совместимость венца.

Когда требуется замена

Проверка звезды нужна при появлении глубоких канавок на рабочих гранях, сколов, заметного округления зубьев или неравномерного хода цепи. Изношенный профиль хуже взаимодействует с хвостовиками звеньев и может ускорять износ новой цепи. Поэтому при обслуживании оценивают состояние всей пильной гарнитуры: самой звезды, цепи и шины. Новую деталь не стоит устанавливать вместе с цепью, имеющей поврежденные ведущие звенья, без предварительной проверки их состояния.

Установка и контроль после сборки

Посадочное место очищают от опилок и загрязнений, затем звезду устанавливают без перекоса и чрезмерного усилия. Если конструкцией предусмотрены шайбы и фиксаторы, их возвращают в исходной последовательности. После сборки проверяют, свободно ли движется цепь по шине, совпадает ли ее линия с зубьями и нет ли заеданий. Натяжение цепи регулируют по инструкции электропилы. Такой контроль помогает сразу обнаружить ошибку подбора или установки до начала пиления.

Эта звезда подойдет для ремонта электропилы Мастер Данило, если старая деталь имеет семь зубьев, наружный размер 35 мм, посадку 8×10 мм и высоту 8 мм. Полное совпадение перечисленных параметров — главный критерий выбора.
