Ведомая шестерня привода электропилы FORTE 88×10 мм, 40 зубьев

Ведомая шестерня привода электропилы FORTE 88×10 мм, 40 зубьев

Деталь предназначена для ремонта привода цепной электропилы FORTE. В редукторе ведомая шестерня входит в зацепление с ведущей шестерней двигателя, принимает вращение и передает его дальше к механизму движения пильной цепи. Исправное зацепление обеспечивает равномерную передачу вращения, поэтому состояние зубьев, точность посадки и соответствие геометрии особенно важны при подборе запчасти.

Конструкция и назначение

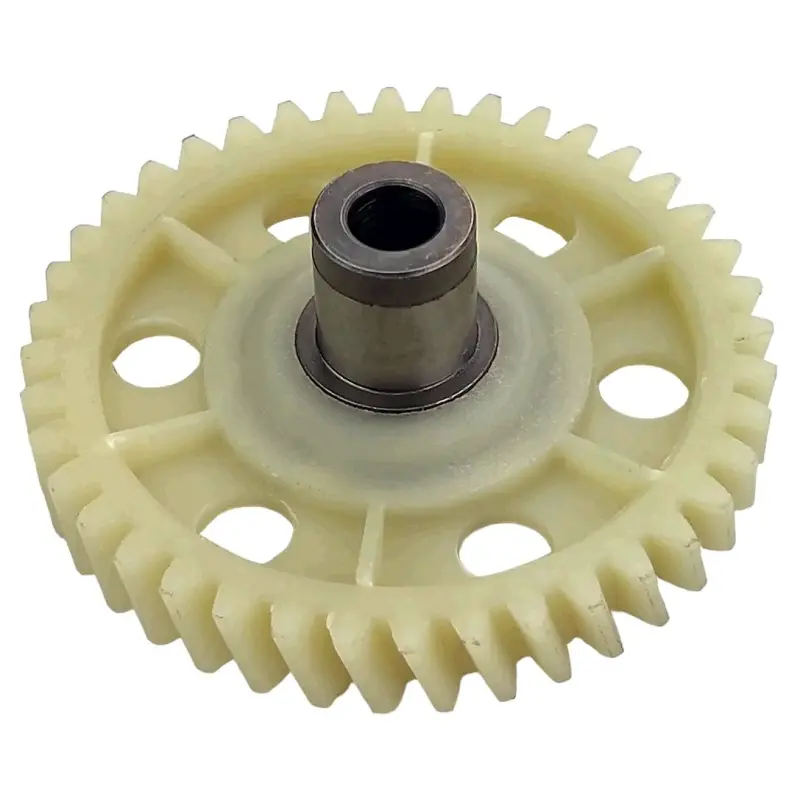

Шестерня выполнена в виде пластикового зубчатого колеса с металлической центральной втулкой. Наружный зубчатый венец имеет 40 наклонных зубьев, внешний диаметр составляет 88 мм, а диаметр посадочного отверстия — 10 мм. Центральная часть соединена с венцом радиальными ребрами и имеет технологические окна. Такая форма должна полностью совпадать с пространством внутри корпуса и расположением соседних деталей привода.

Изношенная шестерня может стать причиной щелчков, хруста, рывков или прекращения передачи вращения при работающем двигателе. Основанием для замены также служат сколотые либо стертые зубья, трещины на диске, деформация пластика и заметный люфт металлической втулки. Эти признаки требуют проверки всего редуктора: похожие симптомы могут возникать и при повреждении ведущей шестерни, опор или других сопряженных деталей.

Что проверить при выборе

Одного указания марки FORTE недостаточно: в разных моделях и версиях электропил применяются внешне похожие колеса с отличающимися размерами и зубчатым профилем. Перед заказом демонтированную деталь следует очистить и последовательно сопоставить по основным признакам:

• наружный диаметр: 88 мм;
• посадочное отверстие: 10 мм;
• количество зубьев: 40;
• направление наклона и профиль зубьев: должны совпадать с ведущей шестерней;
• форма центральной втулки: сравниваются ее высота, наружный диаметр и положение относительно диска;
• общая геометрия: учитываются толщина венца, высота детали, расположение ребер и свободное пространство в корпусе.

Особенно внимательно измеряйте внешний диаметр: для электропил FORTE встречаются близкие варианты на 86 и 88 мм, а также исполнения с другим количеством зубьев. Даже небольшое расхождение меняет межосевое зацепление. Слишком большая деталь может заклинивать, а слишком малая — работать с недостаточным контактом зубьев и быстро повреждаться.

Установка и проверка привода

Перед разборкой электропилу отключают от сети. Корпус редуктора открывают в порядке, предусмотренном инструкцией конкретной модели, сохраняя расположение шайб, фиксаторов и дистанционных деталей. Посадочное место очищают от опилок, загрязнений и фрагментов поврежденных зубьев. Одновременно проверяют ведущую шестерню: выраженная выработка, сколы или неправильное положение сопряженной детали способны быстро повредить новую запчасть.

Шестерня должна устанавливаться ровно, без ударной запрессовки и перекоса. После сборки привод аккуратно проворачивают вручную и контролируют плавность зацепления по всей окружности. Заедание, чрезмерный люфт или неравномерное вращение указывают на несоответствие размеров, неправильную сборку либо повреждение соседних компонентов. Если конструкцией редуктора предусмотрена смазка, применяют тип и количество, указанные изготовителем инструмента.

После ремонта стоит проверить состояние ведущей звездочки, цепи и шины, а также правильность натяжения цепи. Повышенное сопротивление, заклинивание оснастки или работа с чрезмерной нагрузкой увеличивают воздействие на зубчатую передачу. Точная сверка размеров и устранение причины первоначального повреждения помогают восстановить стабильную работу привода и избежать повторной разборки электропилы.
