Кнопка пуска для шуруповерта Ижмаш / Юрга 960

Кнопка пуска для шуруповерта Ижмаш / Юрга 960

Кнопка предназначена для ремонта шуруповерта Ижмаш или Юрга с обозначением 960. Она устанавливается в рукоятке и служит органом включения двигателя при нажатии на курок. Такая деталь нужна, когда штатная кнопка перестала уверенно включать инструмент, заедает, имеет трещины либо следы повреждения контактов. Замена позволяет восстановить нормальное управление шуруповертом без покупки инструмента в сборе, если диагностика подтвердила неисправность именно выключателя.

Конструкция и назначение

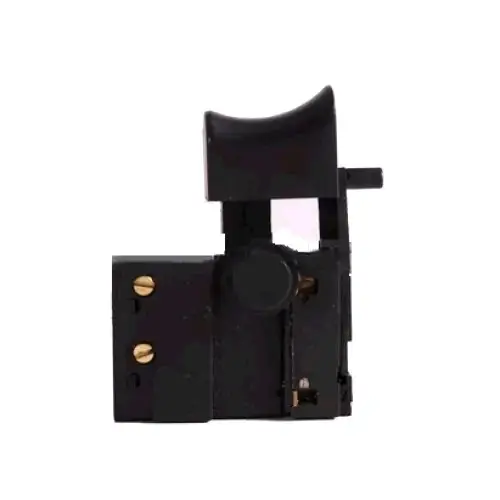

Деталь выполнена в черном корпусе с широкой изогнутой клавишей. На боковой стороне расположены два винтовых контактных зажима, а из корпуса выступает дополнительный боковой орган управления. Такая компоновка важна при подборе: кнопка должна не только подключаться к проводам, но и свободно размещаться между половинами рукоятки, совпадать с направляющими корпуса и правильно выходить наружу через штатные проемы.

При нажатии курок передает движение внутреннему механизму выключателя, после чего питание поступает к двигателю. Когда контакты изношены или подгорели, шуруповерт может включаться через раз, останавливаться при изменении положения кабеля или реагировать на нажатие рывками. Трещина корпуса и тугой ход курка также являются основаниями для проверки кнопки. Однако похожие проявления могут быть связаны с сетевым шнуром, соединениями, щетками или двигателем, поэтому перед заменой полезно проверить весь путь подключения.

Как подобрать кнопку без ошибки

Обозначение 960 помогает сузить поиск, но при ремонте необходимо сопоставить новую деталь со снятой. У шуруповертов с похожими названиями встречаются разные исполнения корпуса и внутренней проводки. Для надежного подбора сравните:

• общую форму и габариты корпуса кнопки;
• ширину, высоту и изгиб клавиши, а также ее положение в рукоятке;
• расположение контактных зажимов и способ закрепления проводов;
• наличие и положение бокового органа управления;
• точки опоры, выступы и пазы, которыми деталь удерживается внутри корпуса;
• схему соединений штатной кнопки и свободное место для укладки проводов.

Сравнение проводят до разборки соединений: удобно заранее зафиксировать расположение каждого провода и его маршрут внутри рукоятки. Не следует выбирать кнопку только по похожему курку или слову «960» в названии. Совпадение наружной формы без совпадения контактной части и посадочных элементов не обеспечивает правильную установку.

Установка и проверка после ремонта

Перед разборкой инструмент полностью отключают от источника питания. Старую кнопку извлекают аккуратно, не отрывая проводники и не меняя их расположение до фиксации схемы подключения. Новую деталь подключают в той же конфигурации, которую предусматривает конструкция конкретного шуруповерта. Контакты должны быть надежно закреплены, а оголенные участки проводников не должны выступать из зажимов или касаться соседних деталей.

При сборке провода укладывают в штатные каналы так, чтобы половины рукоятки не пережимали изоляцию. Курок должен двигаться свободно и возвращаться без заедания, а боковой орган управления — проходить через свой проем без перекоса. Корпус инструмента закрывается без излишнего усилия: если половины не сходятся, нужно повторно проверить положение кнопки и проводки. После сборки сначала оценивают свободный ход органов управления, затем выполняют краткую проверку включения. Такой порядок помогает убедиться, что деталь установлена правильно и механика рукоятки не мешает ее работе.

Эта кнопка подходит для ремонтного подбора к шуруповертам Ижмаш / Юрга 960 при полном совпадении исполнения со штатной деталью. До заказа сопоставьте корпус, клавишу, контакты и боковые элементы — именно эти признаки определяют, станет ли выключатель на предусмотренное место и удастся ли сохранить правильную укладку проводов.
