Курковый выключатель AZT предназначен для ремонта шуруповертов Hitachi. Деталь устанавливается внутри рукоятки и отвечает за включение двигателя при нажатии на курок и прекращение подачи питания после его отпускания. Она взаимодействует с внутренней проводкой, щеточным механизмом и другими компонентами управления инструментом. Замена кнопки актуальна, если шуруповерт включается через раз, реагирует только при определенном положении курка, работает с рывками или не отключается сразу после отпускания.

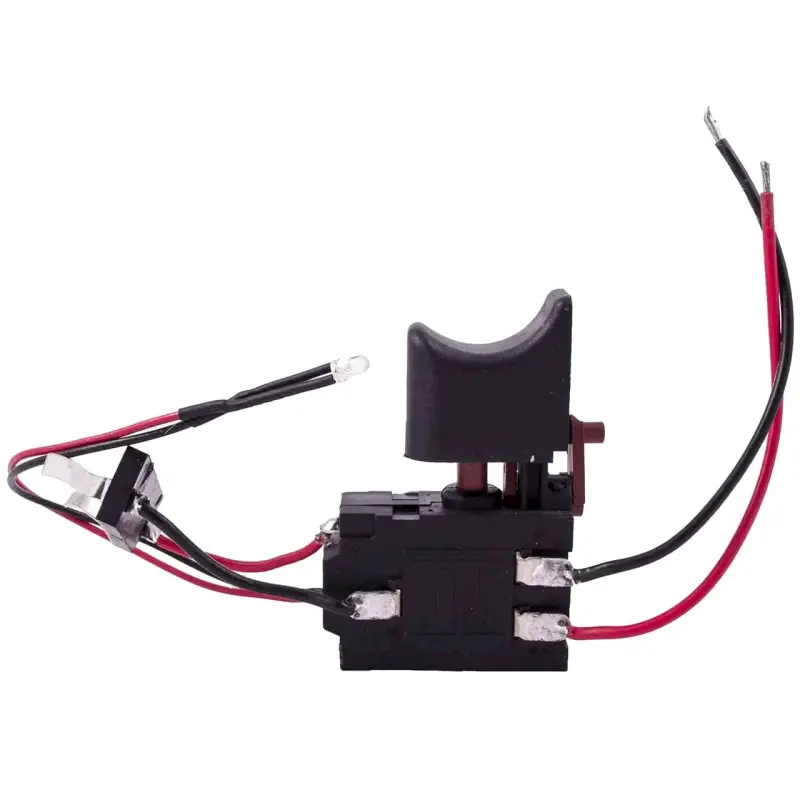

Конструкция состоит из компактного черного корпуса с широким изогнутым курком, бокового переключателя направления вращения и подключенных проводов. От корпуса выведены красные и черные проводники, соединительные элементы и отдельный светодиод на проводах. Такая конфигурация позволяет одновременно разместить внутри рукоятки выключатель, механизм реверса и подсветку. При ремонте необходимо сохранить штатное расположение каждого провода и светодиода, чтобы половины корпуса закрылись без натяжения и пережатия проводки.

Что учитывать при подборе

• Форма корпуса. Сравните длину, ширину, высоту и расположение выступов с демонтированной кнопкой. Даже небольшое отличие может помешать правильной посадке между половинами рукоятки.
• Геометрия курка. Его ширина, высота, изгиб и ход должны соответствовать отверстию в корпусе шуруповерта и положению пальца при работе.
• Механизм реверса. Проверьте расположение бокового переключателя и его сопряжение со штатным ползунком направления вращения.
• Подключение. Сопоставьте количество, цвет, длину и направление проводов, тип соединительных элементов и места контактов. Одинаковое назначение детали не означает одинаковую разводку у разных серий инструмента.
• Подсветка. В этой версии предусмотрен отдельный светодиод на проводах. В рукоятке должно быть подходящее место для его установки и правильной укладки проводников.

Название марки инструмента само по себе недостаточно для безошибочного выбора: у шуруповертов Hitachi разных поколений могут отличаться посадочное место, схема соединений, форма курка и исполнение реверса. Надежнее всего снять старую кнопку и сопоставить обе детали со всех сторон. Особое внимание уделяют основанию корпуса, расположению контактов, стороне выхода красных и черных проводов, положению светодиода и траектории движения переключателя направления. Если прежняя деталь деформирована, ориентируются также на свободное пространство и направляющие внутри рукоятки.

Замена и проверка

Перед разборкой снимите аккумулятор и зафиксируйте расположение проводов. Соединения переносят по исходной схеме, не меняя назначение красных и черных проводников. Кнопку устанавливают в предусмотренные направляющие, затем проверяют свободный ход курка и реверса. Светодиод размещают в штатном посадочном месте, а провода укладывают в каналы корпуса вдали от подвижных деталей и винтов. Половины рукоятки должны соединяться без усилия: сопротивление часто указывает на смещенную кнопку или провод, попавший между кромками.

После сборки сначала проверяют включение без нагрузки, отпускание курка и переключение направления только при полностью остановленном двигателе. Если неисправность сохраняется, диагностику продолжают по аккумулятору, контактам, проводке, щеткам и двигателю: похожие симптомы не всегда вызваны одной кнопкой. Точное сопоставление конструкции перед установкой помогает избежать повторной разборки и восстановить привычное управление шуруповертом.
