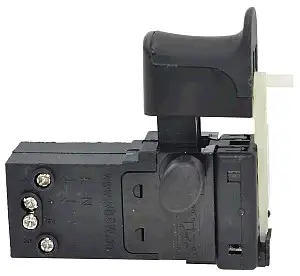

Кнопка-выключатель сетевого шуруповерта Ижмаш ПШИ-1030

Кнопка-выключатель для Ижмаш ПШИ-1030

Кнопка предназначена для ремонта сетевого шуруповерта Ижмаш ПШИ-1030 и совмещает несколько органов управления в одном корпусе. Нажимная клавиша включает двигатель, встроенный регулятор позволяет менять частоту вращения нажатием, переключатель реверса задает направление вращения, а боковой фиксатор удерживает клавишу при продолжительной работе. Такая компоновка возвращает привычное управление инструментом без замены рукоятки или других исправных деталей.

Функции и практическая польза

• Регулирование оборотов нажатием. Скорость можно дозировать непосредственно клавишей: начинать закручивание плавно, точнее работать с крепежом и выбирать подходящий темп сверления.
• Переключатель реверса. Изменение направления вращения позволяет переходить от завинчивания к отвинчиванию без отдельного внешнего переключателя.
• Боковой фиксатор. Клавишу можно удерживать во включенном положении, уменьшая постоянную нагрузку на палец при длительном сверлении.
• Единый корпус управления. Пуск, регулирование, реверс и фиксация собраны вместе, поэтому после правильной установки функции доступны с привычных мест на рукоятке.

Размеры и подбор

Для этой версии указаны ширина клавиши 15 мм и длина 25 мм. Основание имеет размеры 17 × 59 × 23 мм, а высота блока реверса составляет 45 мм. Тип фиксации предусматривает два положения. Эти параметры нужны не только для размещения корпуса внутри рукоятки: от них зависят выход клавиши через окно корпуса, совпадение реверса с наружным ползунком и свободный ход механизмов после затяжки винтов.

Перед заказом сопоставьте деталь со старой кнопкой по форме основания, всем габаритам, положению клавиши, высоте реверса и расположению бокового фиксатора. Отдельно сравните число, размещение и способ подключения проводов. Одного совпадения названия или мощности шуруповерта недостаточно: у близких по обозначению и внешнему виду модификаций встречаются разные выключатели. Кнопка совместима также с Зенит ЗШ-650, но при установке в такой инструмент размеры и компоновку соединений следует сверить особенно внимательно.

Когда требуется замена

Пропадающее включение, рывки двигателя при неподвижной клавише, заедание курка, трещины корпуса и следы перегрева контактов указывают на необходимость диагностики кнопки. Похожие проявления могут быть связаны с сетевым шнуром, внутренней проводкой, щетками или двигателем, поэтому перед покупкой полезно определить источник неисправности. Если поврежден именно выключатель, новая деталь восстанавливает нормальный пуск, изменение оборотов, выбор направления и фиксацию на продолжительный режим.

Установка

Работы выполняют на полностью отключенном от сети шуруповерте. До отсоединения проводов зафиксируйте их исходное расположение, затем переносите соединения последовательно, не меняя схему. Корпус кнопки должен лечь в посадочное место без перекоса; провода не должны попадать под клавишу, реверс или края половинок рукоятки. До окончательной сборки проверьте свободный ход курка, четкое переключение реверса и работу фиксатора. После сборки сначала проверьте включение и изменение скорости без нагрузки. Такой порядок помогает избежать ошибки подключения и механического зажатия органов управления.

Кнопка подходит для ремонта, когда штатный выключатель Ижмаш ПШИ-1030 утратил надежный контакт или перестал корректно выполнять одну из управляющих функций. Точное сравнение размеров и соединений со снятой деталью остается главным условием правильного выбора.
