Кнопка для сетевого шуруповерта №3 AZT

Кнопка для сетевого шуруповерта №3 AZT

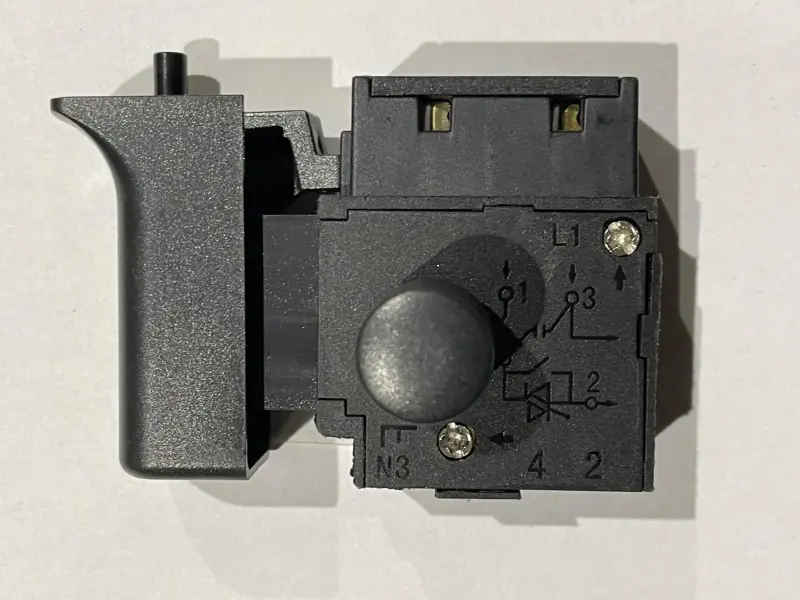

Курковая кнопка предназначена для ремонта сетевого шуруповерта, у которого нарушилось включение двигателя или появилась нестабильная реакция на нажатие. Деталь размещается в рукоятке инструмента и взаимодействует с проводкой и контактами двигателя. Вариант №3 выполнен в черном корпусе с широким курком, отдельным нажимным штифтом и верхней контактной частью. Такая конфигурация должна совпадать с внутренним пространством корпуса и расположением соседних деталей.

Назначение и признаки необходимости замены

Кнопка принимает механическое усилие от пальца и управляет включением шуруповерта. Ее состояние особенно важно при частых коротких пусках, характерных для закручивания и выкручивания крепежа. Изношенный механизм может проявляться пропаданием питания при определенном положении курка, задержкой запуска, рывками двигателя, заеданием или отсутствием нормального возврата после отпускания. Трещины корпуса и следы перегрева возле контактов также требуют диагностики. Новую деталь устанавливают после проверки, что причина неисправности находится именно в кнопке, а не в сетевом шнуре, проводке, щетках или двигателе.

На корпус нанесены буквенно-цифровые обозначения выводов и схема соединений. Они помогают правильно ориентировать контакты при ремонте, но не отменяют сверку с ранее установленной деталью: внешне близкие кнопки могут отличаться внутренней коммутацией, расположением клемм и способом присоединения проводов. Использовать схему от другой модели инструмента без сопоставления с исходным подключением нельзя.

Что проверить при подборе

• Форму и габариты корпуса. Сравните общую длину, ширину и толщину с демонтированной кнопкой, а также положение ступеней, пазов и монтажных выступов.
• Конфигурацию курка. Важны его ширина, вылет, направление хода и положение отдельного нажимного штифта относительно рукоятки шуруповерта.
• Контактную часть. Сопоставьте количество точек подключения, их расположение и способ фиксации проводов. Проводка должна укладываться без натяжения и резких перегибов.
• Обозначения и схему. Маркировка выводов и нанесенная схема должны соответствовать исходному варианту подключения инструмента.
• Посадку в рукоятке. После установки курок должен свободно перемещаться, не задевать половины корпуса и самостоятельно возвращаться при отпускании.

Название конкретной марки шуруповерта само по себе не подтверждает совместимость. В одной серии инструмента могут применяться разные выключатели, поэтому надежнее подбирать запчасть по совокупности признаков: геометрии корпуса, форме курка, расположению контактной части, схеме и организации проводки. Если старая кнопка деформирована, для сравнения дополнительно учитывают посадочное место внутри рукоятки.

Рекомендации по установке

Перед разборкой шуруповерт полностью отключают от сети. Расположение проводов фиксируют до их отсоединения, после чего старую и новую детали сопоставляют со всех сторон. При монтаже провода размещают в предусмотренных каналах так, чтобы половины корпуса не пережимали изоляцию, а движущиеся детали не касались проводки. Контакты должны быть присоединены в соответствии со схемой конкретного инструмента и обозначениями на кнопке. Перед окончательной сборкой проверяют посадку детали, полный ход курка и его возврат в исходное положение.

Кнопка №3 AZT подходит для ремонта только при точном совпадении конструкции и подключения. Тщательная сверка перед монтажом позволяет сохранить штатное расположение компонентов в рукоятке и получить предсказуемое включение инструмента после устранения неисправности. Если нет опыта работы с сетевым электроинструментом или исходная разводка проводов уже изменялась, установку следует поручить специалисту.
