Кнопка для сетевого шуруповерта с большой клавишей

Кнопка для сетевого шуруповерта с большой клавишей

Кнопка-выключатель предназначена для ремонта сетевого шуруповерта и управляет подачей питания на двигатель инструмента. Модель выполнена с широкой изогнутой пусковой клавишей, поэтому при подборе ее легко отличить от вариантов с коротким или узким курком. Деталь подходит для замены штатной кнопки при совпадении корпуса, контактной части, крепления и расположения наружных подвижных деталей.

Назначение и принцип работы

Во время нажатия кнопка включает двигатель и обеспечивает реакцию шуруповерта на действие пользователя. Она работает совместно с сетевым шнуром, внутренней проводкой, щеточным механизмом и двигателем. Состояние контактов и свободный ход клавиши непосредственно влияют на четкость запуска: исправная кнопка нажимается без заедания, а питание не пропадает при обычном удержании курка.

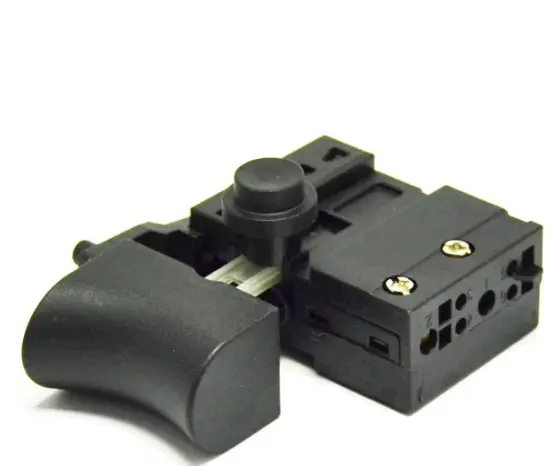

Корпус детали имеет большую нажимную клавишу, контактные отверстия, крепежные винты и дополнительные наружные толкатели. Их форму и положение необходимо учитывать как единый набор посадочных признаков. Наличие похожей клавиши само по себе не означает, что выключатель подойдет к конкретному инструменту.

Как правильно подобрать кнопку

Эта позиция рассчитана именно на сетевой шуруповерт. Перед покупкой разберите инструмент и сопоставьте новую деталь со штатной кнопкой по следующим параметрам:

• Форма и габариты корпуса. Основание должно свободно размещаться в предусмотренном месте и не мешать закрытию половин рукоятки.
• Размер и профиль клавиши. Сравните ширину, длину, изгиб, направление хода и положение курка относительно корпуса инструмента.
• Контактная часть. Должны совпадать количество точек подключения, их расположение и способ присоединения проводов.
• Посадочные выступы. Проверьте направляющие, упоры, пазы и другие части, которыми кнопка удерживается внутри корпуса.
• Наружные толкатели. Сопоставьте их количество, форму и положение со штатной деталью, не приписывая им функции по одному лишь внешнему сходству.
• Параметры инструмента. Новый выключатель должен соответствовать характеристикам, предусмотренным изготовителем конкретного шуруповерта.

Точные размеры, номинальный ток и перечень совместимых моделей для этой позиции не заявлены. Поэтому выбирать ее только по общему названию инструмента нельзя: надежнее сравнить обе детали рядом и проверить посадочное место, контакты и клавишу.

Когда требуется замена

Проверить кнопку стоит, если двигатель не запускается, включается после нескольких нажатий, останавливается при удержании клавиши либо работает с рывками. Причиной могут быть подгоревшие контакты, трещины корпуса или заедание курка. Деталь также заменяют при механическом повреждении широкой клавиши, если она больше не передает нажатие выключателю должным образом.

Перед заменой желательно проверить сетевой шнур, соединения проводки и щеточный механизм: неисправности этих частей могут проявляться похожим образом. Такая диагностика помогает не менять исправную кнопку и точнее определить причину нестабильной работы инструмента.

Установка и проверка

Работы выполняют только после отключения шуруповерта от электросети. До отсоединения проводов зафиксируйте схему их размещения, затем подключите новую кнопку в том же порядке. Проводники не должны попадать между половинами корпуса, ограничивать ход клавиши или натягиваться при сборке. Сам выключатель устанавливают без перекоса и чрезмерного давления на корпус.

После сборки клавиша должна двигаться свободно и возвращаться без заедания, а рукоятка — закрываться без щелей и усилия. Если посадка, контакты или внутреннее подключение отличаются от штатной детали, устанавливать кнопку не следует. При отсутствии опыта ремонт сетевого электроинструмента лучше поручить специалисту.
