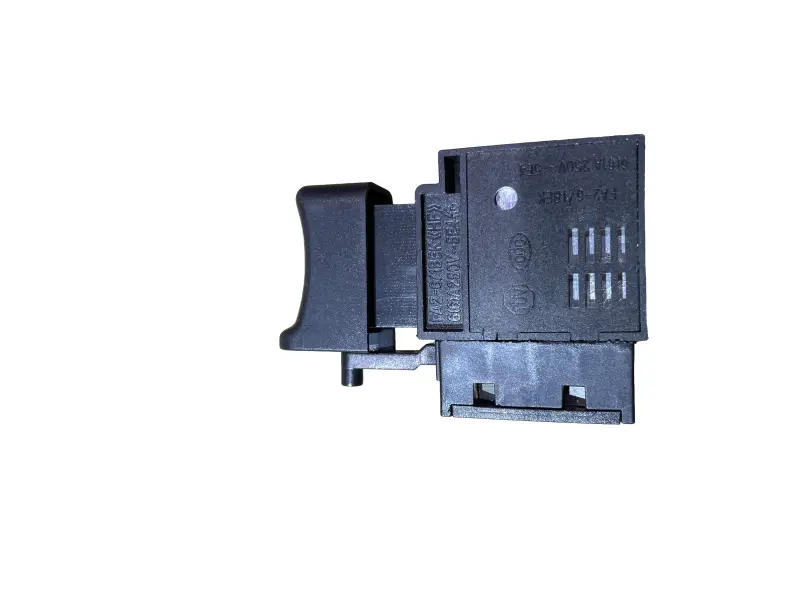

Кнопка ZL 225 AZT для сетевого шуруповерта Арсенал Ш-600

Кнопка ZL 225 AZT для сетевого шуруповерта Арсенал Ш-600

Пусковая кнопка предназначена для ремонта сетевого шуруповерта Арсенал Ш-600. Она устанавливается в рукоятке инструмента, принимает нажатие на курок и управляет включением двигателя. Обозначение исполнения — ZL 225 AZT. Деталь подходит для случая, когда штатный выключатель изношен, поврежден или перестал обеспечивать нормальное управление инструментом.

Назначение и конструкция

Узел объединяет широкую клавишу, корпус с контактными выводами, механизм фиксации и часть управления реверсом. Для модели Арсенал Ш-600 предусмотрены изменение частоты вращения нажатием на клавишу, обратное направление вращения и фиксация для продолжительной работы. После правильной замены двигатель должен уверенно запускаться, реагировать на глубину нажатия и менять направление штатным переключателем.

Поводом проверить кнопку становятся заедание клавиши, запуск только в отдельном положении, кратковременные остановки при неизменном положении курка, отсутствие включения или нестабильная работа реверса. Такие признаки требуют диагностики всего подключения: сходные проявления могут быть связаны не только с выключателем, но и с проводами, щетками либо двигателем. Покупать деталь разумно после проверки причины неисправности.

Как подобрать кнопку

• Модель инструмента. Базовый ориентир — сетевой шуруповерт Арсенал Ш-600, а не аккумуляторный инструмент с похожей формой корпуса.
• Исполнение. Сверьте обозначение ZL 225 AZT, форму основания, контур клавиши и расположение механизма реверса со снятой кнопкой.
• Габариты посадки. Измерьте корпус, клавишу и высоту блока реверса: деталь должна свободно размещаться между половинами рукоятки без перекоса.
• Контактная часть. Сопоставьте количество, тип и положение выводов, а также направление подхода проводов. Одинаковый внешний курок не подтверждает одинаковую схему подключения.
• Органы управления. Проверьте расположение фиксатора и переключателя направления относительно отверстий и направляющих корпуса шуруповерта.

Даже для одной модели электроинструмента могут встречаться разные производственные исполнения. Поэтому при подборе важны сразу все признаки: название модели, обозначение кнопки, размеры, геометрия корпуса и конфигурация выводов. Если старая деталь сохранилась, сравнивайте ее с новой до начала монтажа.

Замена и первичная проверка

Перед разборкой шуруповерт полностью отключают от сети. Положение проводов и контактных выводов фиксируют до снятия старой кнопки, затем подключение переносят в соответствии со схемой конкретного инструмента. Провода укладывают в штатные каналы рукоятки, чтобы половины корпуса соединялись без усилия, а изоляция не попадала под винты и кромки.

• До окончательной сборки убедитесь, что клавиша возвращается без заедания и не трется о корпус.
• Переключатель реверса должен занимать предусмотренные положения и не смещать кнопку в посадочном месте.
• После сборки сначала проверьте включение, регулировку оборотов, фиксацию и оба направления вращения без рабочей нагрузки.

Кнопка ZL 225 AZT позволяет восстановить штатное управление Арсенал Ш-600 без замены всего инструмента. Точное сравнение снятой детали и аккуратное подключение особенно важны: от посадки корпуса и совпадения выводов зависят свободный ход клавиши, работа реверса и предсказуемый запуск двигателя.
