Кнопка шуруповерта Grand AZT

Кнопка шуруповерта Grand AZT

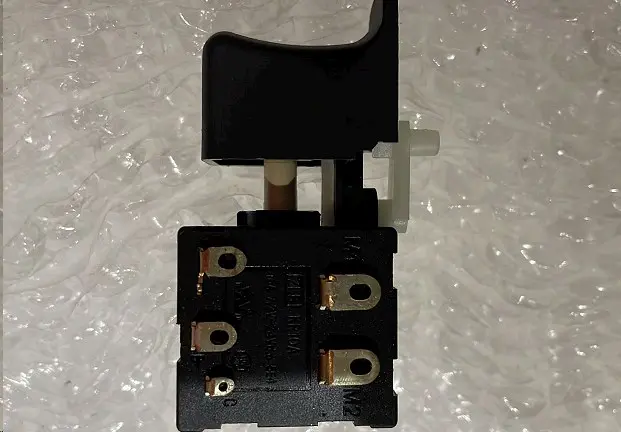

Запчасть устанавливается в систему управления шуруповерта и отвечает за включение двигателя при нажатии на курок. Она подходит для ремонта инструмента Grand AZT, когда штатная кнопка перестала надежно срабатывать, заедает или имеет поврежденный корпус. Конструкция объединяет черный корпус, широкую клавишу-курок, поперечный ползунок реверса и контактные точки для подключения проводов. Такой формат позволяет восстановить привычное управление инструментом без замены исправных механических частей шуруповерта.

Кнопка работает совместно с проводкой и двигателем, поэтому ее состояние напрямую влияет на запуск и реакцию инструмента на нажатие. Изношенные или подгоревшие контакты могут проявляться периодическим отказом при включении, рывками двигателя либо необходимостью искать положение курка, в котором питание появляется. Трещины корпуса, тугой ход, невозврат клавиши или заедание ползунка также служат поводом проверить этот компонент. Перед заменой стоит исключить неисправность аккумулятора, проводов, щеточного узла и двигателя: похожие симптомы не всегда вызваны только кнопкой.

Что сравнить при подборе

Название марки и серии — лишь первая часть проверки. Внутри шуруповертов одной торговой марки могут применяться разные кнопки, а производитель инструмента может изменять компоновку без заметного изменения внешнего корпуса. До покупки снимите старую деталь и сопоставьте ее с предлагаемой по совокупности признаков:

• форме и габаритам корпуса — модуль должен размещаться в штатном посадочном месте без подрезания пластика и перекоса;
• профилю и вылету курка — клавиша должна совпадать с проемом рукоятки и свободно возвращаться после отпускания;
• положению ползунка реверса — его выступы должны правильно взаимодействовать с наружным переключателем направления;
• расположению контактных точек — важно повторить подключение проводов двигателя и питания в предусмотренных местах;
• наличию дополнительных выводов — сравнивайте все соединения, даже если основные размеры двух деталей кажутся одинаковыми.

Отдельно проверьте, каким образом штатная кнопка управляет оборотами. Само внешнее сходство курков не подтверждает одинаковую внутреннюю схему и характеристики. Не ориентируйтесь только на цвет корпуса или общее название запчасти: решающим является полное совпадение посадки, органов управления и подключения со снятым компонентом.

Замена и проверка после установки

Перед разборкой полностью обесточьте шуруповерт и зафиксируйте исходное расположение проводов. Удобно записать последовательность соединений до извлечения старой кнопки. Новую деталь подключают по штатной схеме конкретного инструмента, не меняя назначение выводов на основании одного лишь сходства контактов. Провода укладывают в предусмотренные каналы корпуса так, чтобы они не попадали под курок, ползунок реверса, стойки крепежа или края половин рукоятки.

До окончательной сборки проверьте свободный ход клавиши и перемещение переключателя направления. Корпус кнопки должен лежать ровно в посадочном месте, без бокового усилия; зажатый модуль может мешать возврату курка. После сборки сначала выполняют короткую проверку без нагрузки: запуск должен происходить при нормальном нажатии, а после отпускания двигатель должен выключаться. Направление вращения проверяют в обеих позициях реверса только после полной остановки патрона.

Кнопка Grand AZT предназначена для адресного ремонта шуруповерта с совпадающей компоновкой. Тщательная сверка снятой детали перед заказом помогает избежать ситуации, когда похожий модуль не помещается в рукоятку или не соответствует расположению проводов. Если нет опыта диагностики и подключения электроинструмента, установку разумно поручить мастеру: это снижает риск ошибочного соединения и повреждения исправных компонентов.
