Кнопка включения для шуруповертов Sturm, Ижмаш, Зенит

Кнопка включения для шуруповертов Sturm, Ижмаш и Зенит

Запчасть предназначена для восстановления управления шуруповертом при неисправности штатной кнопки. Курок передает команду на запуск двигателя и управляет подачей питания во время работы инструмента. Замена требуется, когда включение становится нестабильным, двигатель реагирует на нажатие с перебоями, курок заедает либо корпус механизма поврежден. Исправная кнопка обеспечивает четкую реакцию инструмента на действия пользователя, но для правильной работы ее конструкция должна соответствовать конкретной модели шуруповерта.

Конструкция и назначение

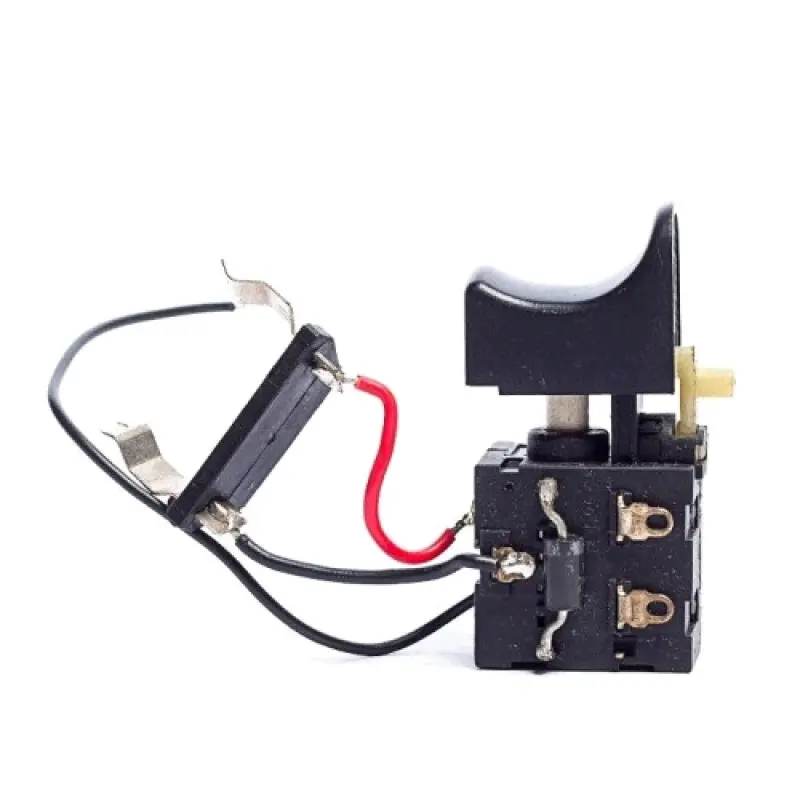

Кнопка выполнена в виде компактного блока с широким черным курком. Сборка включает контактные выводы, подключенные провода и отдельную планку с металлическими контактными пластинами. На боковой стороне расположен пластиковый управляющий выступ, положение и форма которого также учитываются при подборе. Эти детали должны свободно размещаться внутри рукоятки, совпадать с посадочным местом корпуса и подключаться без натяжения или перегиба проводов.

В разных шуруповертах одной торговой марки могут применяться кнопки, отличающиеся корпусом, расположением выводов и набором функций. Поэтому названия Sturm, Ижмаш и Зенит указывают направление совместимости, но не заменяют сравнение со снятой деталью. Если штатный механизм одновременно участвует в изменении оборотов или переключении направления вращения, новая кнопка должна поддерживать ту же схему управления.

Что проверить перед выбором

• Габариты и профиль корпуса. Сравните общую длину, ширину, высоту и форму боковых поверхностей со старой кнопкой, чтобы блок поместился в предусмотренное место.
• Форму курка. Важны его ширина, высота, рабочий ход и положение относительно половинок рукоятки.
• Контактные выводы. Количество, расположение и ориентация клемм должны соответствовать штатному подключению шуруповерта.
• Проводку и контактные пластины. Сверьте число проводов, длину их свободных участков, места соединения и конфигурацию отдельной контактной части.
• Боковой управляющий выступ. Его положение должно совпадать с сопряженной деталью внутри корпуса и не мешать свободному ходу курка.

Установка и проверка

Перед разборкой отсоедините аккумулятор либо отключите инструмент от источника питания. Зафиксируйте исходное расположение проводов и контактов, затем извлекайте старую кнопку без рывков за проводники. Новый блок устанавливают в то же посадочное место, сохраняя схему подключения и укладку проводов. При сборке рукоятки кабели не должны попадать между половинками корпуса, прижиматься крепежом или ограничивать движение курка. До подключения питания проверьте свободное нажатие и возврат управляющих деталей.

Когда необходима диагностика

На неисправность кнопки могут указывать пропадающее включение, рывки двигателя, необходимость сильнее нажимать или менять положение курка, следы перегрева на контактах, трещины корпуса и механическое заедание. Такие симптомы встречаются также при износе щеток, повреждении проводки, плохом контакте аккумулятора или неполадках двигателя. Перед заменой стоит проверить связанные компоненты, чтобы ремонт устранил настоящую причину отказа.

Эта кнопка подходит для ремонта только после совпадения конструктивных и электрических признаков со штатной деталью. Сопоставление корпуса, курка, клемм, проводов и контактных пластин помогает выбрать правильную модификацию и установить ее без переделки внутренней компоновки шуруповерта.
