Кнопка-выключатель для болгарки кубического типа, с конденсатором

Кнопка-выключатель для угловой шлифмашины кубического типа

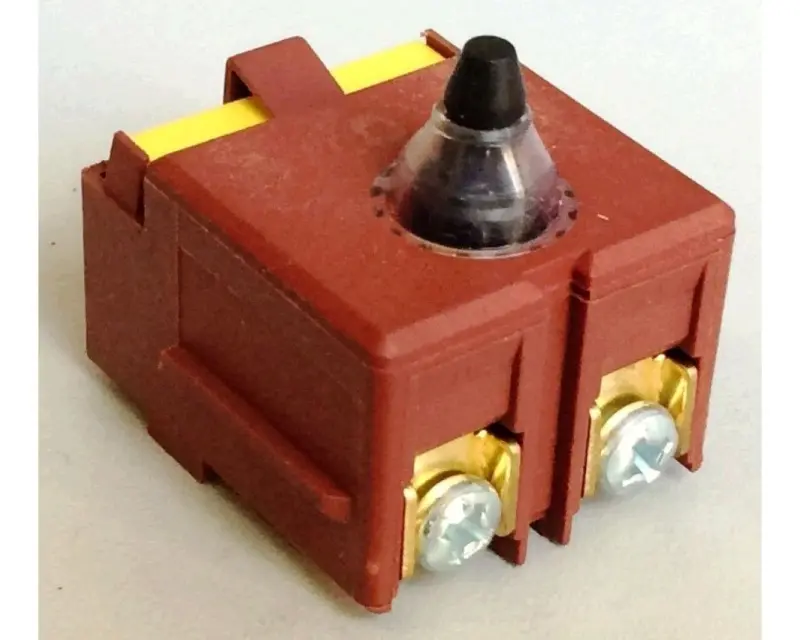

Запчасть предназначена для включения и отключения двигателя угловой шлифмашины. Это исполнение узнаваемо по компактному корпусу кубической формы, верхнему нажимному штоку, контактным пластинам с винтовым прижимом и версии с конденсатором. Кнопку устанавливают вместо изношенного выключателя сходной конструкции, когда штатная деталь перестала уверенно реагировать на нажатие, допускает перебои либо имеет поврежденные контактные соединения.

Что учитывать при подборе

Кнопки для болгарок одного назначения могут различаться геометрией корпуса, расположением штока, способом взаимодействия с наружной клавишей, контактами и схемой присоединения проводов. Поэтому ориентироваться только на диаметр диска или общее название инструмента недостаточно. До заказа сопоставьте новую деталь со снятым выключателем: форму и пропорции корпуса, положение верхнего толкателя, боковые направляющие и упоры, расположение клеммных винтов, количество подключений и место, отведенное под конденсатор.

• Назначение: управление включением и отключением сетевой угловой шлифмашины.
• Форм-фактор: компактный прямоугольный корпус, который в продаже обычно называют «кубиком».
• Подключение: контактные пластины оснащены винтовыми прижимами для фиксации проводников.
• Привод: на верхней стороне расположен нажимной шток, на который воздействует механизм наружной кнопки инструмента.
• Исполнение: вариант выключателя с конденсатором; при замене нужно сохранить предусмотренную производителем схему соединений.

Когда требуется замена

Поводом для проверки выключателя становятся отсутствие запуска при исправном сетевом шнуре, необходимость несколько раз нажимать на кнопку, прерывистая работа при неизменном положении клавиши, заметный нагрев в зоне контактов или механическое заедание привода. Такие признаки не всегда указывают только на кнопку, поэтому перед установкой полезно исключить повреждение кабеля, щеток, проводки и других деталей инструмента. Если причина подтверждена и старый выключатель имеет подгоревшие контакты, ослабленные зажимы либо поврежденный шток, замена восстанавливает нормальное управление запуском.

Установка и проверка

Перед разборкой инструмент полностью отключают от сети. Расположение проводов следует зафиксировать до отсоединения старой детали, а подключение выполнить по схеме конкретной шлифмашины. Переносить провода только по внешнему сходству клемм нельзя: у выключателей близкого формата внутренняя коммутация может отличаться. После монтажа корпус кнопки должен без перекоса занять штатное место, провода не должны попадать под крепеж и подвижные части, а наружная клавиша обязана свободно нажимать шток и возвращаться в исходное положение.

Эта кнопка подходит для ремонта УШМ, в которой применен такой же кубический выключатель с пластинчатыми контактами, винтовым креплением проводов и конденсатором. Если на старой детали нет читаемого обозначения, решающим становится прямое сопоставление конструкции и посадки. Точные размеры, допустимую нагрузку и схему контактов нужно сверить со снятой кнопкой или технической документацией инструмента до подключения.
